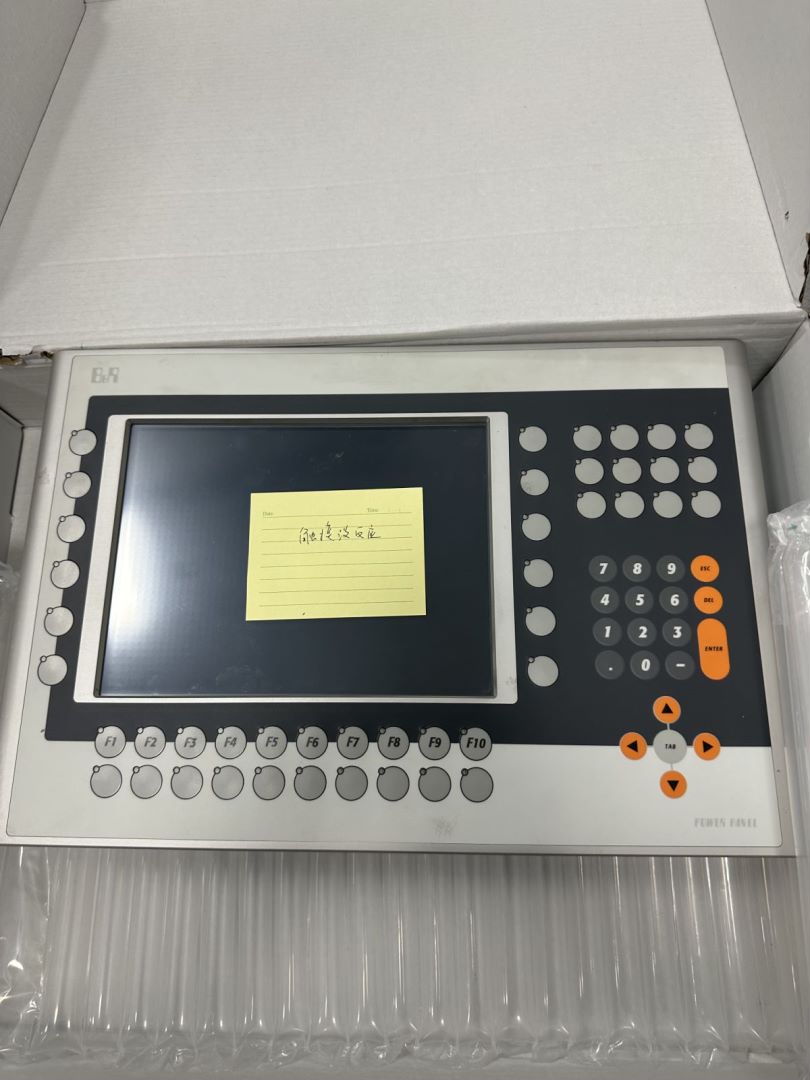

贝加莱 PP45（4PP045 系列）工控屏 Status 故障，表现为面板状态灯异常、屏幕报错、无法进入系统或通信中断，是工业现场高频故障，直接影响设备操作与数据监控。该故障关联电源、存储、主板及通信四大核心模块，本文从故障点、原因、维修三方面，系统拆解修复思路，助力快速恢复设备运行。
一、核心故障点定位
Status 故障集中在四大关键部位，精准定位可避免无效拆机：
供电系统故障：24VDC 输入电压超限、接线端子松动氧化、电源模块保险丝熔断、内部滤波电容鼓包漏液。
存储与系统故障：CF 程序卡未插紧、损坏或固件丢失，卡槽接触不良，系统文件损坏导致启动异常。
主板与硬件故障：主板电源管理芯片烧毁、主芯片虚焊、内部线路短路，背光驱动板老化或高压板损坏。
通信与连接故障：通信接口松动、网线 / 总线线缆破损、IP 地址冲突、通信芯片损坏，电磁干扰导致信号异常。
二、故障原因分析
Status 故障本质是设备自检不通过或核心链路异常，诱因分四类：
供电不稳：工业现场电压波动、电网谐波干扰，或长期震动导致接线松动，24V 电源超出 - 15%/+20% 额定范围，触发保护机制。
存储失效：CF 卡长期插拔老化、接触不良，或固件升级中断导致程序损坏；卡槽进灰氧化，造成系统无法读取启动文件。
硬件老化：设备长期高负荷运行、散热不良，导致主板芯片、电容、背光驱动元件老化损坏；内部积尘受潮，加剧短路风险。
通信异常：现场强电磁设备干扰，接地不良导致信号失真；通信线缆破损、接头松动，或参数配置错误，引发通信中断报错。
三、分步维修处理
维修遵循 “先外后内、先软后硬、先排查后更换” 原则，安全高效修复：
排查供电回路：断电后检查 24V 电源电压，确保在正常范围；紧固接线端子，清理氧化层，更换破损线缆；拆开外壳检查电源板，更换熔断保险丝、鼓包电容，修复电源模块。
修复存储与系统：重新插拔 CF 卡，清洁金手指，确认插紧；若卡损坏，更换同规格 CF 卡并重新刷写匹配固件；通过 Automation Studio 备份数据，重置系统参数，修复损坏系统文件。
检修主板与硬件：检查主板有无烧蚀痕迹，排查芯片虚焊、线路短路，重新焊接或更换故障芯片；检测背光驱动板与高压板，更换老化背光灯条、损坏电容，修复显示异常。
排查通信与抗干扰：检查通信接口与线缆，更换破损网线 / 总线，紧固接头；核对 IP 地址、通信协议参数，修正冲突配置；优化接地（电阻≤0.5Ω），加装磁环滤波器，远离变频器等干扰源。
测试验证：维修后空载上电，观察 Status 指示灯状态，自检无异常后，接入系统通信测试，监控显示与操作功能，确认故障彻底排除。
结语
贝加莱PP45工控屏Status维修 故障，核心是供电、存储、主板、通信四大模块异常，维修关键在于逐项排查核心链路、修复硬件损坏、匹配固件参数、强化抗干扰措施。日常运维需定期检查供电接线、清洁 CF 卡与卡槽、更新固件、做好接地防护，可有效降低故障发生率，保障工控屏稳定运行。
