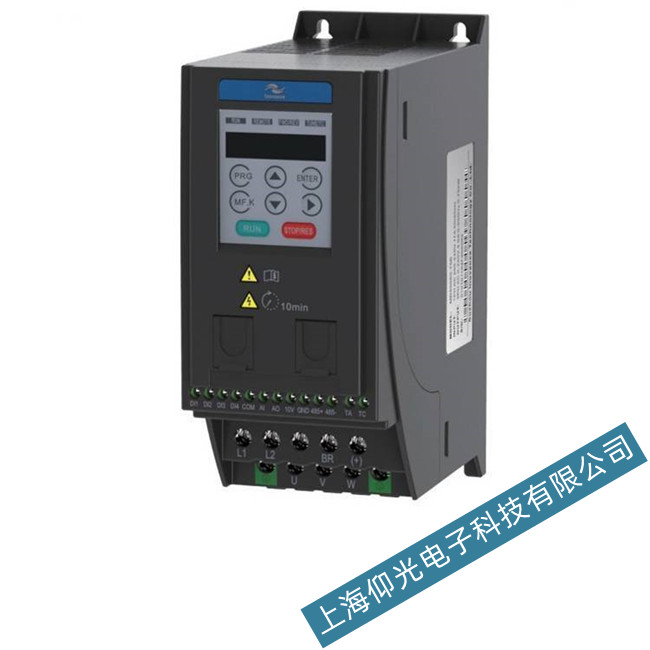

汇川变频器Err13输出缺相维修
一、故障点定位
汇川变频器报Err13，核心定义为输出缺相或三相严重不平衡，是驱动系统高风险故障。故障点集中于三大区域：一是外部负载回路，电机接线盒端子松动、氧化烧蚀，输出电缆断线、绝缘破损，电机绕组断路或接地；二是变频器功率与驱动硬件，IGBT 逆变模块单相损坏、驱动板光耦（如 A7840）或驱动 IC 失效、输出接触器触点烧蚀；三是检测与参数设置，电流霍尔传感器漂移或损坏、主控板采样异常，缺相检测参数（F5.12/F5.13）设置不当引发误报。
二、故障原因分析
Err13 故障本质是三相输出电流 / 电压失衡，触发缺相保护。外部回路层面，工业现场振动、高温易导致电机接线端子松动氧化，长期大电流下接触电阻剧增，造成单相虚接或断路；电缆老化、拖拽破损引发单相接地或断线，长距离电缆（超 100 米）因谐波与阻抗差异，也会加剧三相不平衡。硬件层面，变频器频繁启停、重载运行导致 IGBT 模块老化，单相开路或击穿；驱动板光耦、驱动 IC 因高温静电损坏，无法输出驱动脉冲；电流传感器漂移或线路虚焊，导致采样失真、误报缺相。参数与工况层面，缺相检测功能未启用或阈值过低，易受负载波动干扰误报；电机轴承卡死、堵转导致启动电流异常，三相电流畸变触发保护；频繁正反转工况加剧电缆与端子老化，诱发间歇性缺相。
三、汇川变频器维修处理角度
维修遵循先外后内、先负载后整机、先参数后硬件的原则排查。第一步，断电检查外部回路。紧固电机接线盒端子，清理氧化层；用万用表测三相电缆通断与阻值，偏差应＜5%；500V 兆欧表测电机绕组对地绝缘，阻值＞1MΩ 为正常，排除绕组受潮或短路。第二步，空载验证变频器本体。断开电机电缆，空载运行变频器，监测三相输出电压平衡度。若仍报 Err13，判定为内部硬件故障；若不报，则聚焦外部负载。第三步，检修内部硬件。断电后检测 IGBT 模块，用二极管档测量导通压降，异常则更换模块；检查驱动板有无烧蚀痕迹，测试光耦与驱动 IC，损坏则更换驱动板；校准或更换电流传感器，修复采样电路。第四步，核对参数与优化工况。确认 F5.12 设为 1（启用缺相检测），F5.13 检测时间设 0.5s；长距离电缆加装输出电抗器，频繁正反转工况优化加减速时间，减少电流冲击。维修后空载试运行，监测输出电压平衡、无报警，再轻载运行，观察电流与温度正常，即可恢复生产。
结语
汇川变频器Err13 故障，核心在于外部接线松动、功率模块损坏、检测参数异常。日常运维需定期紧固接线、清理端子氧化，避免重载频繁启停；长距离电缆与特殊工况下，提前加装电抗器、优化参数，可有效降低故障发生率，保障驱动系统稳定运行。
