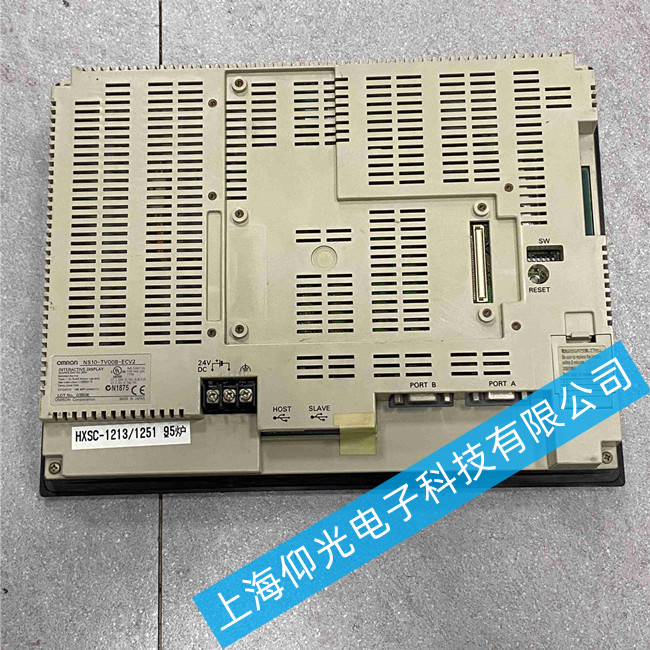

欧姆龙触摸屏维修NS8-TV00B-ECV2花屏故障维修

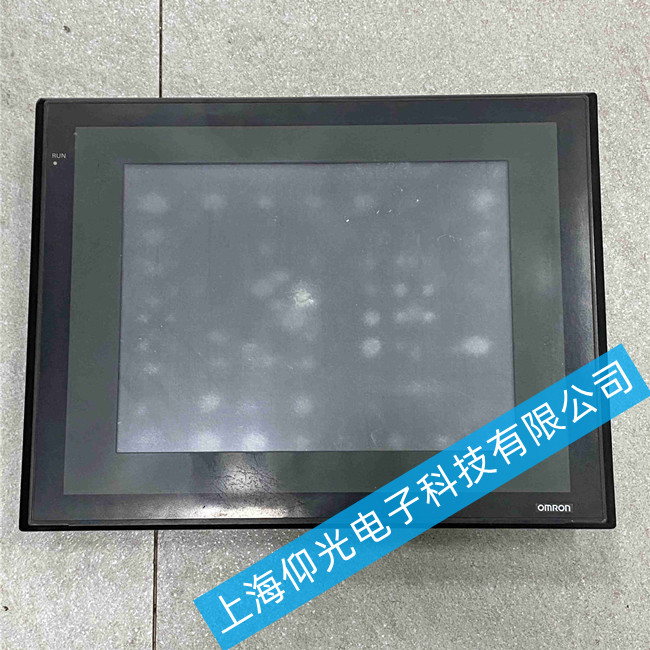

欧姆龙NS8-TV00B-ECV2触摸屏花屏故障‌多由逻辑控制板、液晶面板或排线接触不良引起，部分可通过更换损坏元件修复。
常见故障原因与维修方法
逻辑控制板故障（最常见）‌
表现‌：屏幕显示混乱、色彩错乱、出现条纹或块状异常图案。
排查方式‌：将故障机的控制板装入正常设备中测试，若仍花屏，则确认为控制板问题。
维修重点‌：检查控制板上的贴片电容、信号处理芯片是否漏电或虚焊；常见为‌贴片电容严重漏电‌导致信号异常，需更换同规格元件。
液晶面板或排线接触不良‌
表现‌：花屏伴随闪烁、局部显示异常或时好时坏。
检查点‌：
检查液晶屏与主板之间的‌排线是否松动、氧化或损坏‌；
重新插拔并清洁排线接口；
若为工业环境长期使用，注意粉尘可能导致接触不良。
背光模组或驱动板异常‌
虽主要影响亮度，但某些情况下也会引发显示异常，如‌高压驱动板输出不稳‌导致图像抖动或色彩失真。
软件或系统设置问题‌
可能性较低‌，但可尝试进入系统菜单进行‌显示校准或恢复出厂设置‌，排除程序冲突或参数错误。
安全维修步骤建议
表格
步骤 操作 注意事项
1 断电静置 切断电源后等待5-10分钟，释放静电，避免带电操作
2 目视检查 查找烧痕、鼓包电容、断裂线路等明显损坏
3 拆机检测 使用防静电工具拆解，重点检查控制板与排线连接
4 元件测试 用万用表检测电容、集成电路引脚阻值，判断是否漏电

5 更换修复 更换故障元件后，建议在隔离环境下通电测试

欧姆龙触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
