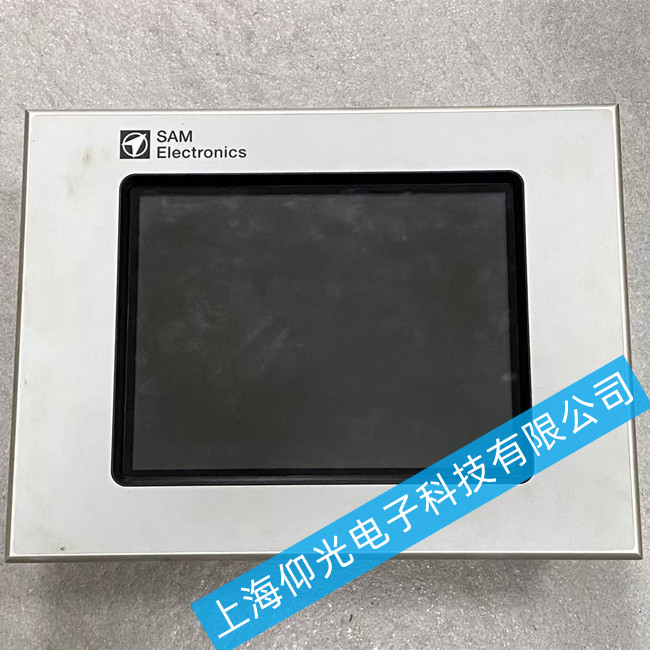

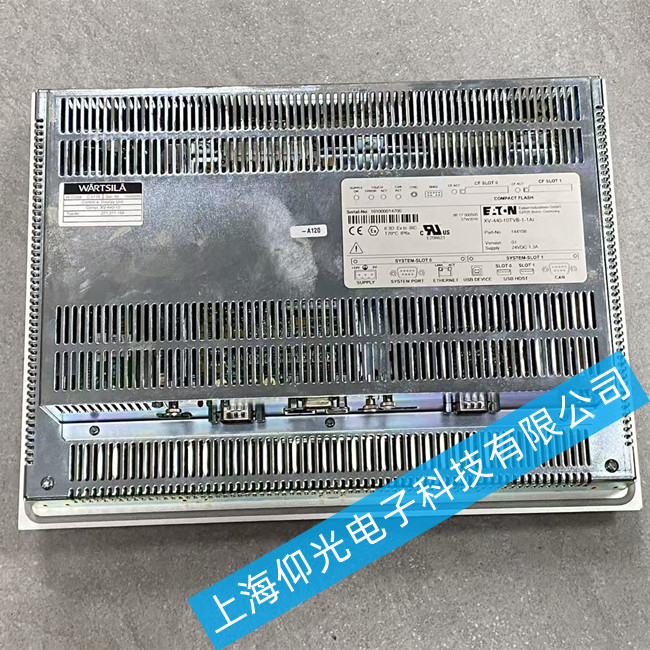

SAM触摸屏维修XV-440-10TVB-1-1AI黑屏故障维修方法
SAM触摸屏XV-440-10TVB-1-1AI黑屏故障多由电源板异常、背光电路损坏或屏幕排线接触不良引起，需结合硬件检测与信号排查逐步定位问题。
一、常见故障原因及对应处理
电源供电异常（无电压输出）
表现：通电后完全无反应，指示灯不亮，屏幕无背光。
原因：电源板保险烧毁、稳压芯片失效或输入电压不稳。
处理：使用万用表检测电源输入是否为DC 24V，再测输出端是否有5V/12V供给主板和屏幕；若无输出，检查并更换电源板上的保险丝或LM2596等稳压模块。
背光电路故障（有声音或微光但黑屏）
表现：开机有启动声，用手电照射可见极 faint 图像，说明液晶层工作但背光未启。
原因：背光驱动IC损坏、LED灯条老化或高压板供电中断。
处理：断电后拆机检查背光板保险是否熔断，测量LED阳极电压；若灯条损坏，可更换同型号LED模组或改用通用驱动板修复。
屏幕排线松动或氧化（间歇性黑屏）
表现：偶尔能显示，震动后失效，或更换环境后故障重现。
原因：LVDS或RGB排线接触不良、金手指氧化。
处理：断电后重新插拔屏幕排线，用无水酒精擦拭接口，确保连接牢固。
主板或显卡芯片故障（黑屏且无任何反应）
表现：电源灯亮，但屏幕始终无信号，无法进入系统。
原因：主控芯片虚焊、存储芯片损坏或固件丢失。
处理：需专业维修人员使用BGA返修台重植芯片，或通过编程器重新烧录固件。
固件异常或系统卡死（卡在启动画面）
表现：屏幕亮起但停留在品牌Logo界面，进度条闪动无法进入系统。
原因：系统文件损坏、OTA升级失败或存储介质故障。
处理：尝试进入恢复模式（通常为长按特定按键），通过U盘刷写官方固件包进行修复。
二、快速排查流程建议
第一步：外部检查
确认电源线连接正常，测试输入电压是否稳定，观察电源指示灯状态。
第二步：暗室观察法
关闭室内灯光，贴近屏幕观察是否有微弱图像，判断是否为背光问题。
第三步：替换测试
使用已知正常的同型号电源板或屏幕进行替换，快速定位故障模块。
第四步：专业诊断
若无法自行解决，建议送修至具备工业触摸屏检测平台的专业机构。
