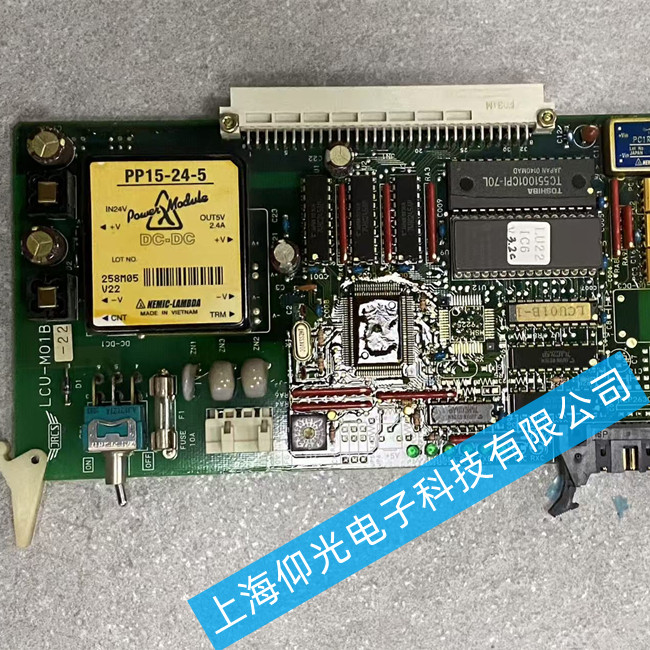

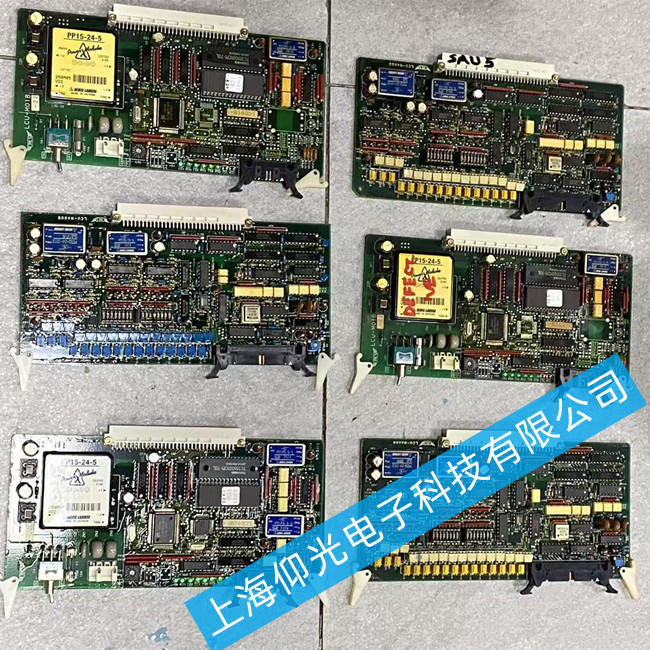

JRCS电路板维修LCU-M01B-22无输出故障维修方法
RCS电路板LCU-M01B-22无输出故障‌的维修需从电源、信号通路和核心元件三方面系统排查，重点检查供电输入、保险丝状态及驱动输出级电路。
一、常见故障原因与对应处理方法
电源输入异常‌
表现‌：电路板完全无响应，指示灯不亮。
检查点‌：
使用万用表测量输入端是否有正常电压（如DC 24V）；
检查接线端子是否松动或氧化；
确认前级电源模块输出稳定。
处理‌：紧固接线，更换老化电源线或调整供电源。
保险丝熔断或保护电路动作‌
表现‌：板载电源模块无输出，但输入电压正常。
检查点‌：
目测保险丝是否发黑、断裂；
检查是否有‌鼓包电容‌或烧焦痕迹；
查看保护电路（如过流、过压）是否误触发。
处理‌：更换同规格保险丝，修复或替换损坏的滤波电容。
驱动输出级元件损坏‌
表现‌：控制信号正常，但无驱动输出，导致执行机构不动作。
检查点‌：
测量输出端MOS管或IGBT的导通性；
检查光耦隔离电路是否正常传递信号；
使用示波器检测PWM信号是否到达驱动芯片。
处理‌：更换损坏的功率器件，并确保散热良好。
控制信号中断或程序异常‌
表现‌：板子上电有显示，但无法发出控制指令。
检查点‌：
确认MCU或PLC通信是否正常；
检查固件是否丢失或跑飞；
查看是否有报警代码提示内部故障。

处理‌：重新烧录程序或更换控制芯片。

JRCS电路板维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，
