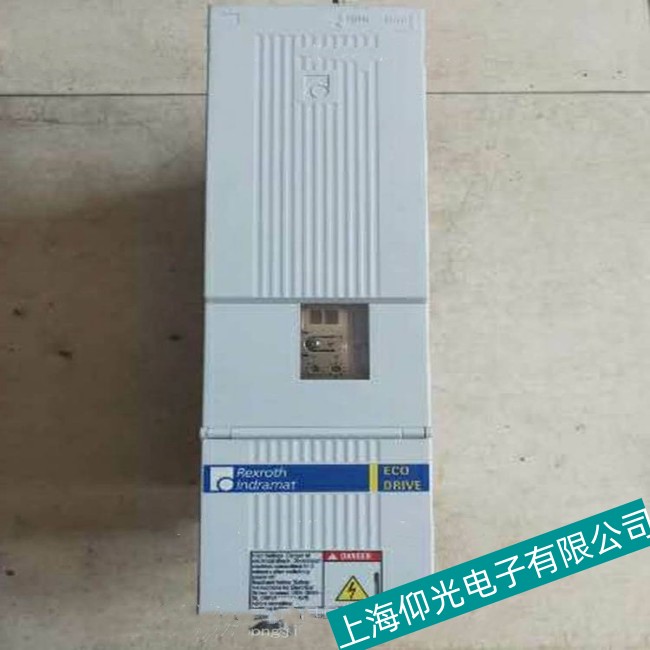

力士乐变频器显示屏出现 “SC” 故障代码，是 “Short Circuit”（短路）的缩写，属于严重的保护机制。当变频器检测到输出侧（U、V、W 端子）出现异常低电阻通路时，会立即封锁 IGBT 输出，防止内部功率器件烧毁。本文将从故障点、诱因及维修流程三方面，系统解析该故障的排查与修复方法。
一、核心故障点定位
SC 故障根源分为外部回路故障和变频器内部故障两大类：
外部故障点：电机电缆破损导致相线之间或对地短路；电机内部绕组绝缘老化或损坏，造成匝间、相间或对地短路；电机拖动负载严重卡滞或堵转，导致电流急剧增大。
内部故障点：IGBT 功率模块因过压、过流、过热或老化发生击穿短路；驱动电路故障（如驱动光耦、电阻、电容损坏）导致驱动信号异常；控制板上的电流检测电路或相关芯片故障，导致误报 SC。
二、故障原因分析
SC 故障多由电气应力、参数设置、元件老化三方面因素叠加导致：
电气应力与环境因素：电网电压瞬间过高或过低；变频器散热不良（风扇损坏、风道堵塞）导致 IGBT 过热；周围强电磁干扰引发控制信号紊乱；接地不良导致漏电流过大。
参数设置与操作不当：加速时间过短导致启动电流冲击过大；变频器中设置的电机参数与实际电机不符；采用矢量控制模式时未对电机进行正确的参数自学习。
元器件老化与质量问题：IGBT 模块、驱动电路电解电容、光耦等元件寿命终结，性能下降。
三、力士乐变频器分步维修流程
维修 SC 故障需遵循 “先外后内，先静态后动态” 原则，精准排查修复：
安全断电与初步检查：立即切断电源，等待至少 5 分钟让电容充分放电。检查变频器外部有无烧焦气味，电缆连接是否牢固。
外部回路排查：拆除变频器输出侧到电机的电缆，使用兆欧表测量电机三相绕组之间及各相对地的绝缘电阻（正常应大于 5 兆欧），检查电缆有无破损、短路。
变频器静态测试：在断电放电状态下，用万用表二极管档测量 U、V、W 对 P（正极）和 N（负极）的正向压降，正常时三相数值应基本一致。若某相为 0 或差异巨大，说明 IGBT 模块已击穿。
参数检查与调整：给变频器送上控制电源，查看故障历史记录，核对加速时间、电机参数、控制模式等设置是否正确。尝试适当增大加速时间，进行空载试运行。
内部电路板级维修：若确认 IGBT 模块损坏，需更换同型号正品模块，并仔细检查对应的驱动板，更换损坏的驱动光耦、电阻等元件。
上电测试：维修完成后，先进行空载测试，确认无报警后，连接无故障电机进行低速试运行，逐步加速至工作频率，确认故障彻底排除。
结语
力士乐变频器SC报警本质是输出侧短路或过流保护，维修核心在于排查外部电机电缆、电机本体、内部 IGBT 模块、驱动电路四大环节。通过系统化的排查流程，可快速定位故障，恢复设备可靠运行。
