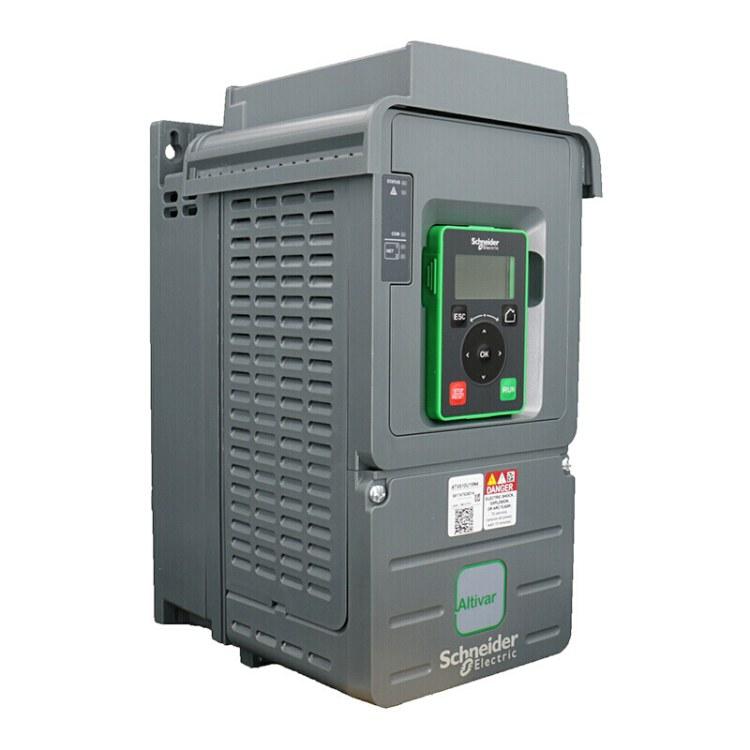

施耐德变频器面板显示 “NST” 并非故障代码，而是代表 “自由停车” 状态，意味着变频器输出级被锁定，无法按启动指令运行。这通常是由于外部控制信号、内部参数配置或硬件状态与变频器启动逻辑冲突所致。本文将从故障点、诱因及维修流程三方面，系统解析该状态的排查与修复方法。
一、核心故障点定位
导致变频器进入 NST 状态的原因主要集中在以下五方面：
控制信号与接线时序问题：两线制控制模式下，上电前启动端子已接通电源，导致变频器未检测到有效 “上升沿” 信号；三线制控制模式下，使能信号未接通。
功能配置与参数设置冲突：某个逻辑输入端子被错误分配为 “自由停车” 功能并激活；限位开关功能被误激活或外部限位开关异常触发。
通讯控制问题：通过总线控制时，通讯主站未发送正确控制字，变频器等待有效指令。
硬件或操作问题：面板 STOP 按钮被按下或粘连；ATV61/ATV71 系列变频器 PWR 输入端子供电电压低于 19Vdc。
内部硬件故障：整流模块、逆变模块或主控板出现隐性故障，导致变频器在启动时进入保护状态。
二、故障原因分析
NST 状态本质是启动逻辑冲突，多由控制信号、参数配置、硬件状态三方面因素导致：
控制信号异常：启动信号时序错误或使能信号缺失，导致变频器无法识别有效启动命令。
参数配置冲突：“自由停车” 或 “限位开关” 功能误配置，阻止变频器启动。
硬件状态问题：STOP 按钮故障、辅助电源不稳定或内部硬件隐性故障。
三、施耐德变频器分步维修流程
维修 NST 状态需遵循 “从外到内，从软件到硬件” 原则，精准排查修复：
确认 NST 状态，区分故障与状态：检查是否有其他真实故障代码（以 “F” 开头），若只有 NST 则按以下步骤处理。
检查控制模式与接线：确认变频器处于 “端子控制” 还是 “通讯控制”；两线制模式下，断开启动端子连接，上电后再手动接通启动信号；三线制模式下，检查使能端子是否有持续 24V 输入。
检查功能参数配置：进入I-O菜单，查看逻辑输入分配参数，确认是否有误配 “自由停车” 功能；进入FUN菜单，检查 “限位开关” 功能是否误激活。
检查通讯控制（如适用）：监控 PLC 与变频器通讯状态，检查 PLC 程序是否发送正确控制字。
检查硬件与操作：检查面板 STOP 按钮是否正常弹起；测量 ATV61/71 系列 PWR 端子电压是否稳定在 24Vdc 左右。
考虑内部故障：若以上步骤均无效，且变频器启动时表现异常，可能存在内部硬件故障，需联系专业人员检测。
结语
施耐德变频器 NST 状态本质是启动逻辑冲突，维修核心在于排查控制信号时序、功能参数配置、硬件状态三大环节。通过系统化排查，解决控制信号、参数配置和硬件状态的冲突，可有效恢复变频器正常运行。
