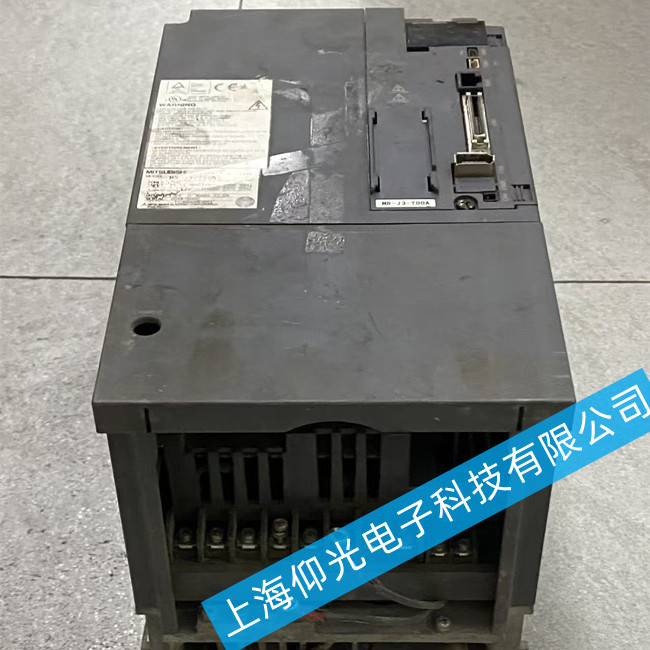

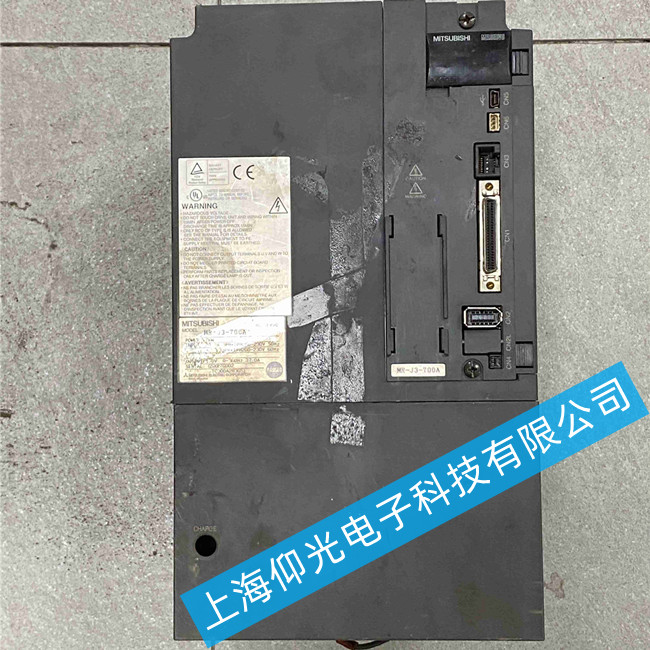

三菱伺服驱动器维修MR-J3-700A报警代码AL20故障维修方法
三菱伺服驱动器MR-J3-700A报警AL20故障，通常指向编码器通信异常或硬件连接问题，需结合系统特性进行精准排查。该报警在MR-J3系列中较为常见，但因可能涉及CPU接地线等特殊原因，需系统性处理。
AL20报警核心含义
AL20表示“编码器初始通信异常”，即驱动器在上电初始化阶段无法与电机编码器建立稳定通信。间歇性出现时，更可能与接触不良、干扰或硬件老化有关。
常见原因与维修方法
编码器电缆故障
表现：接头松动、屏蔽层破损、线缆过长（>20米）引发信号衰减。
处理：
检查CN2接口是否插紧，清洁金属触点。
更换为原装MR-J3ENSCBL系列编码器电缆。
确保电缆长度≤20米，超长需加装中继器。
电磁干扰（EMI）
诱因：周边变频器、大功率设备干扰编码器信号线。
对策：
编码器线与动力线分开布线，间距≥30cm。
屏蔽层单端接地（驱动器侧）。
加装磁环（如TDK ZCAT2035-0930）抑制高频噪声。
编码器或驱动器硬件异常
判断方法：
交换相同型号电机测试，若报警随电机转移，则为编码器损坏。
检测驱动器+5V编码器电源输出（正常值：5V±0.2V），波动大则需更换驱动器。
处理：更换伺服电机编码器或驱动器本体。
CPU接地线烧断（MR-J3系列特有）
关键点：该型号驱动器曾有CPU接地线因过流烧断导致AL20报警的案例。
检查方式：
拆机检查驱动器内部CPU附近接地走线是否断裂或碳化。
使用万用表通断档测量接地路径连续性。
修复：重新焊接或更换驱动器电路板。
固件或参数异常
更新驱动器固件至最新版本，排除软件兼容性问题。
恢复出厂参数后重新设置，避免参数冲突。
快速验证步骤
断电重启，观察是否可临时消除报警。
使用三菱MR Configurator软件进入[诊断] → [报警追踪]，查看ERR20详细代码：
0x01：电缆断线
0x02：信号冲突
0x04：电源异常
