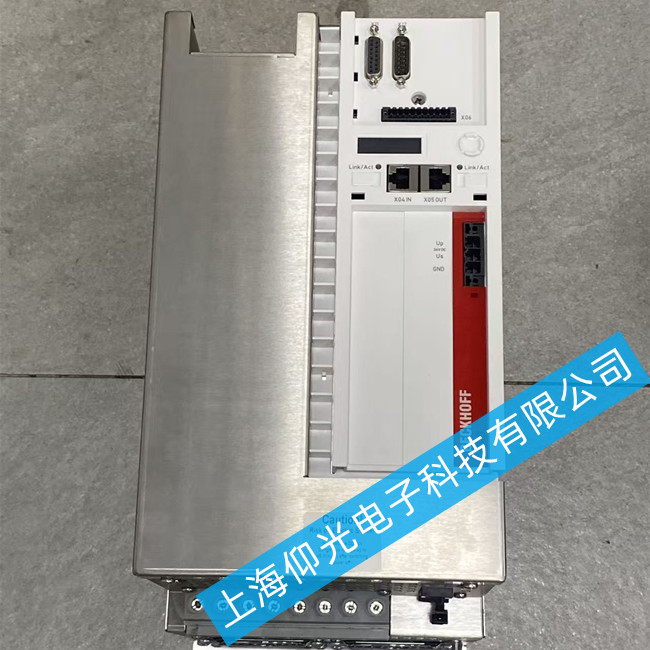

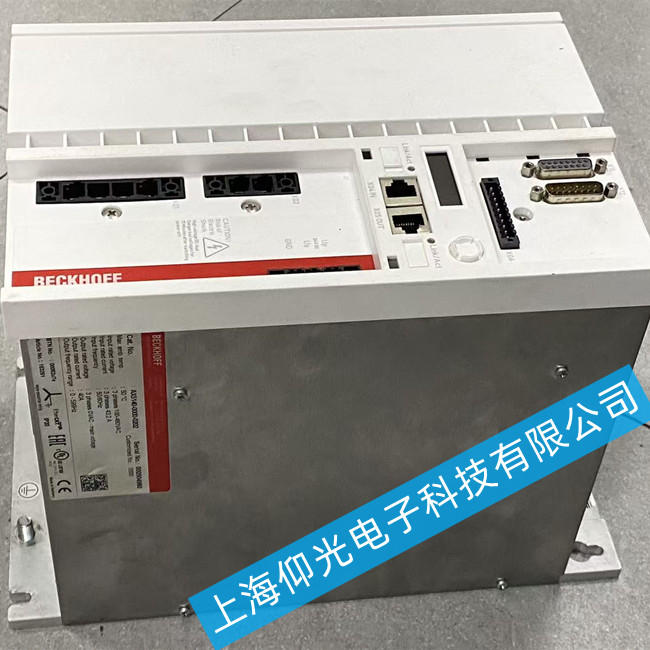

倍福驱动器维修AX5140-0000-0202报警显示F616故障维修
倍福驱动器维修报警代码F616，命令功能P-0-0160期间运动范围受限
在命令功能P-0-0160期间运动范围受限。
倍福AX5140-0000-0202伺服驱动器报警F616故障‌，通常与运动控制命令执行异常有关，需结合参数设置、信号反馈和硬件状态综合排查。
故障代码F616解析
根据倍福（Beckhoff）驱动器常见报警体系，‌F616‌ 对应的故障描述为：
“在执行命令功能时，运动范围受限”‌（Motion range limited during command function）。
该报警多出现在轴运动过程中，系统检测到当前位置超出允许的行程边界或参数限制，触发安全保护机制。
常见原因与排查步骤
位置设定超限‌
检查上位控制器（如TwinCAT）下发的目标位置是否超出机械行程允许范围。
确认限位参数（如P-0-0160）已正确设置，避免指令越界。
硬件限位信号误触发‌
查看‌正/负向硬限位输入端子‌（如EL4xxx模块）是否松动或误动作。
使用TwinCAT Scope观测限位信号状态，排除传感器干扰或接线虚接。
编码器反馈异常‌
编码器零点偏移、信号干扰或电缆破损可能导致位置检测错误。
检查反馈类型（SinCos、EnDat等）配置是否匹配实际硬件。
参数配置错误‌
核对驱动器内部参数：
P-0-0160：命令功能期间的运动范围限制值
P-0-0159：最大允许速度
P-0-0161：加速度限制
参数错误可能导致系统误判为“超程”。
机械卡阻或负载突变‌
检查机械结构是否存在异物卡死、导轨润滑不足或丝杠变形。
负载突然增大可能引起位置跟随误差累积，触发保护。
维修处理建议
断电重启并清除报警‌：尝试执行复位命令（S-0-00099），观察是否可恢复运行。
进入TwinCAT诊断界面‌：查看NC任务状态、轴状态机及错误堆栈，精确定位触发条件。
逐步脱机测试‌：断开电机负载，空载运行测试，判断是否为机械问题。

更新固件与参数备份‌：确保AX5140驱动器固件为最新版本，避免已知BUG影响。
