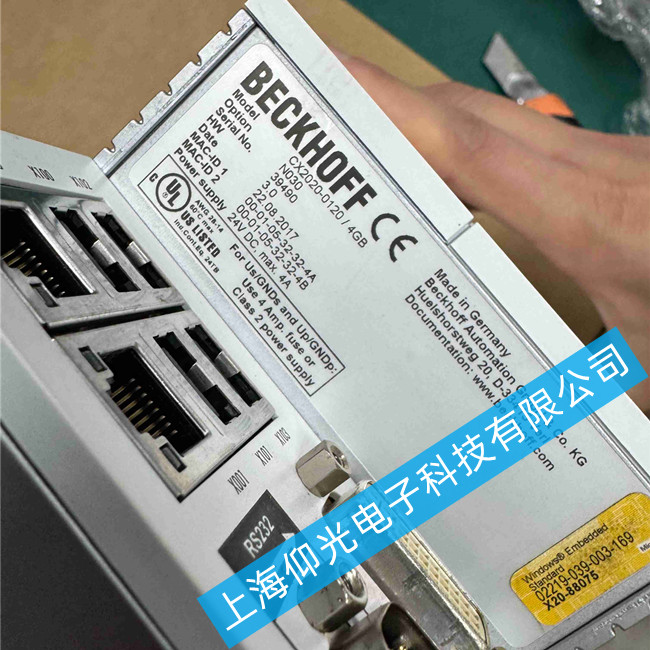

倍福PLC模块维修CX2020-0120/4GB指示灯不亮故障维修
倍福PLC模块指示灯不亮故障原因
1. 现场症状描述
面板状态：前面板所有LED（绿色Power灯、绿色Run灯、黄色/绿色Link灯）完全熄灭，无任何闪烁。
系统反应：触摸屏黑屏（无DVI输出），EtherCAT网络从站全部报“No Communication”，TwinCAT软件无法扫描到设备。
物理触感：模块外壳冰冷（无工作电流发热）或局部异常发烫（短路导致）。
倍福PLC模块维修后的“上电复活”流程
CX2020模块修复后，不能直接扔回现场，必须执行三步激活，否则可能因配置冲突再次“变砖”。
裸板测试：仅连接CX2100电源，不接任何EtherCAT端子。观察Power灯是否常亮绿色。如果常亮，说明硬件底层OK。
清空启动：插入空白或已格式化的CFast卡。此时模块会因找不到系统而停留在BIOS阶段，但指示灯应保持稳定。这步用于排除软件引起的电源管理死机。

灌装系统：通过倍福TwinCAT Boot Manager制作启动盘，重新安装WES7和TwinCAT Runtime。特别注意：在“Restore BIOS Settings”时选择默认值，避免残留的异常配置导致二次损坏。

倍福模块预防性维护建议
CX2020的无风扇设计是把双刃剑。为了延长其寿命，避免指示灯“全黑”悲剧重演，请做到：
定期清灰：每半年用干燥压缩空气吹扫CX2020与CX2100之间的缝隙，防止导电粉尘引起内部短路。
稳压供电：务必在CX2100前端加装24V工业稳压电源（UPS），电网波动是主板电源芯片的第一杀手。
备份CFast：镜像备份CFast卡，当发现模块启动变慢或指示灯闪烁异常时，立即更换卡并恢复镜像，可避免硬件被软件错误拖垮。
总结：CX2020-0120指示灯不亮，八成是电，两成是芯。先换电源模块（CX2100）测试，再查主板电容，这套流程能解决绝大多数现场停机危机。
