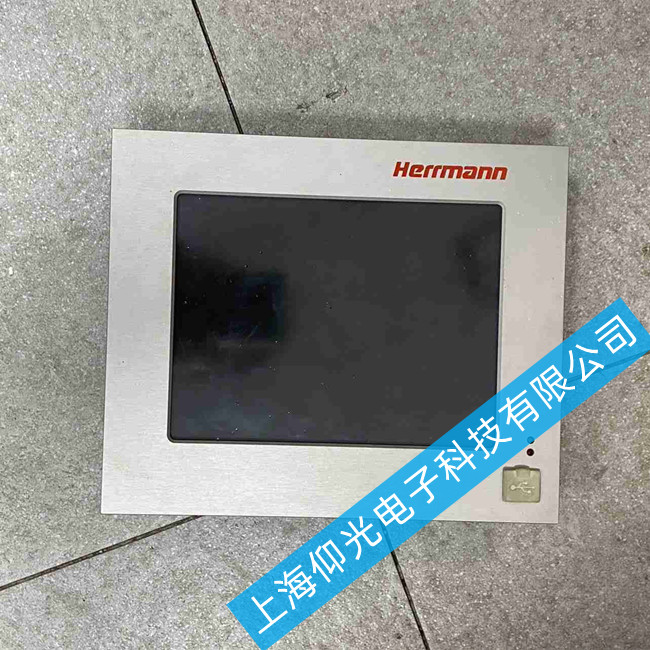

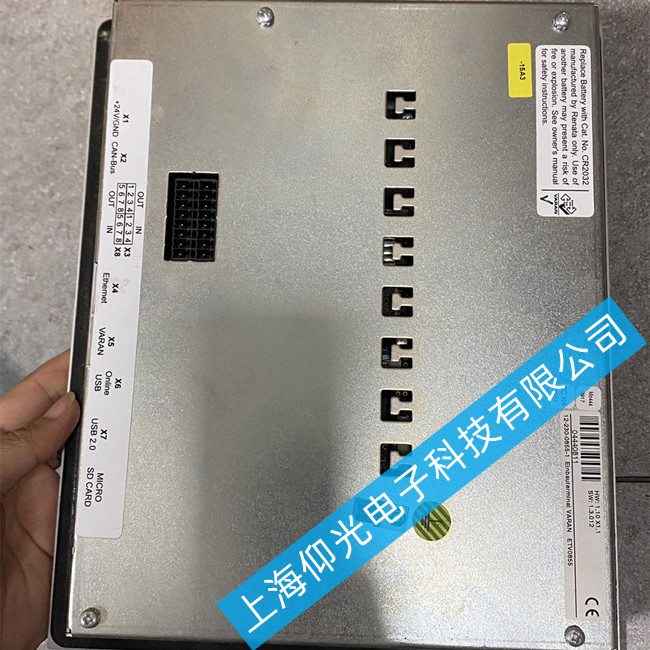

赫尔曼触摸屏维修ETV0855常见故障维修方法
赫尔曼触摸屏维修常见故障现象与诊断
1. 黑屏（无显示，电源指示灯亮）
故障现象：触摸屏通电后，电源指示灯常亮（通常为绿色），但屏幕完全不亮，无任何图像显示。
诊断思路：这是典型的“无高压输出”故障。重点检查高压板的供电和控制信号。
供电异常：测量高压板输入端的12V/24V电压是否正常。若无电压，需检查电源板或连接排线。
控制信号缺失：测量ON/OFF（背光开启）引脚电压，正常应为3.3V或5V高电平。若为0V，说明主板未发出开启指令，需排查主板或程序问题
。
2. 亮一下即灭（瞬间亮屏后黑屏）
故障现象：开机瞬间屏幕能正常点亮，但维持不到1秒即熄灭，电源指示灯仍亮。
诊断思路：这是高压板保护电路动作的典型表现。原因通常是灯管老化、接触不良或高压输出异常，导致反馈电流/电压超出阈值，芯片自动关闭输出以保护电路
。
灯管问题：检查灯管连接线是否松动，或灯管本身是否老化发黑。
电路问题：高压输出电容漏电、升压变压器匝间短路或反馈取样电阻变质。
3. 屏幕闪烁或亮度不均
故障现象：屏幕亮度不稳定，出现闪烁，或屏幕局部区域明显偏暗。
诊断思路：通常与亮度控制电路或灯管老化有关。
ADJ信号异常：检查亮度调节电压是否稳定。
灯管老化：单根灯管老化会导致对应区域亮度下降，需更换灯管
。
三、维修步骤与方法
第一步：外观检查与静态测量
目视检查：观察高压板上是否有明显的烧焦痕迹、电容鼓包、保险丝熔断或元器件虚焊。
电阻测量：在断电状态下，用万用表测量高压板输入端的对地电阻，判断是否存在短路。若电阻接近0Ω，说明有MOS管或滤波电容击穿
。
第二步：关键信号测量（通电测试）
供电电压：通电后测量输入接口的VCC（12V/24V）是否正常。
开启电压：测量ON/OFF引脚电压，正常应为高电平（3.3V-5V）。若为0V，可尝试用1kΩ电阻将该脚与VCC短接，强制开启高压板进行测试。
关键点波形：使用示波器测量PWM芯片的输出引脚是否有驱动波形，以及升压变压器的初级是否有高频振荡信号
。
第三步：故障隔离与维修技巧
假负载法：由于灯管脆弱且维修时频繁点亮易损坏，可使用150kΩ/10W的水泥电阻作为假负载接在高压输出端，模拟灯管工作，便于长时间测量波形
。
对比法：对于多路输出的高压板（如4灯或6灯），可以对比测量相同位置的元器件（如MOS管、变压器绕组电阻），通过数据差异快速定位故障点
。
解除保护法：对于“亮一下即灭”的故障，若确认灯管完好，可尝试查找PWM芯片的过压/过流保护引脚（如OZ960的2脚、BIT3106的4脚等），通过暂时断开保护电路（如断开保护脚的对地电阻）来判断是保护电路误动作还是功率部分真故障。注意：此法需谨慎，操作时间要短，防止烧坏元器件
。
四、易损元器件清单
根据维修经验，ETV0855高压板以下元器件损坏率较高：
保险丝（Fuse）：过流熔断。
滤波电容：特别是大容量电解电容，易鼓包、漏液导致供电不稳。
场效应管（MOSFET）：驱动管或开关管易击穿短路。
升压变压器：受潮或过载导致匝间短路，表现为阻值异常或发热严重。
PWM控制芯片：供电异常或雷击易导致芯片内部损坏
。
五、维修安全注意事项
高压危险：高压板输出端电压高达上千伏，维修时严禁用手直接触摸，测试时需保持安全距离，防止触电。
防静电：触摸屏内部CMOS芯片对静电敏感，维修前需佩戴防静电手环或触摸接地金属释放静电。
数据备份：在拆卸触摸屏前，务必通过软件备份程序和数据，防止维修过程中程序丢失
。
