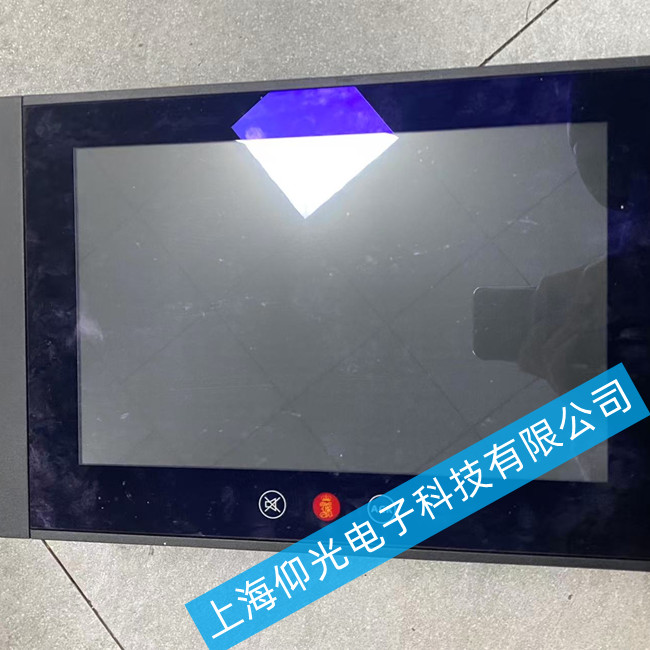

康士伯触摸屏维修HD13T21液晶屏老化不亮故障维修方法
一、 故障现象与诊断
当HD13T21触摸屏出现“不亮”故障时，首先需要准确判断是“黑屏”还是“暗屏”，这决定了维修方向。
黑屏（完全无显示）：开机后屏幕完全无光，指示灯可能正常闪烁。用手电筒斜照屏幕，若能看到微弱的图像轮廓，说明液晶屏本身和驱动板信号正常，故障大概率出在背光系统（如背光灯管损坏、高压板故障或供电异常）。
暗屏（背光不亮）：屏幕有极微弱的显示，但背光无法点亮。这通常是由于背光灯管老化、发黑，或背光驱动电路（逆变器）的元器件（如电容、MOS管）损坏导致。
老化特征：若设备已使用3-4年，屏幕边缘出现泛黄、亮度明显下降，或开机瞬间闪一下即灭，这通常是典型的背光灯管老化或背光板保护现象。
二、 维修步骤详解
针对“液晶屏老化不亮”的故障，建议按照“由外到内、由简到繁”的原则进行排查。
步骤一：外部排查与清洁
检查连接线：确认触摸屏与主机的连接线（包括电源线、信号线）是否插紧，特别是从键盘口取5V工作电压的连线是否松动。
清洁反射条纹：对于表面声波屏，屏幕四边的声波反射条纹若积累过多灰尘或水垢，会影响信号传递，导致触摸无反应或显示异常。清洁时应断开电源，使用无尘布和少量蒸馏水擦拭，严禁使用含氨或酒精的清洁剂。
步骤二：电源与主板检测
测量供电电压：使用万用表测量电源板输出的待机电压（通常为3.3V或5V）及背光驱动电压（12V/24V）是否正常。若电压异常，需检查电源板上的保险丝、整流桥及滤波电容。
主板信号检测：检查主板是否输出正常的背光开启信号（BL-ON）和亮度调节信号（BRI）。若主板故障，可能导致无法点亮背光。
步骤三：背光系统维修（核心步骤）
这是解决“不亮”故障的关键，主要针对背光板和灯管。
背光板（逆变器）检修：
目视检查：观察背光板上是否有电容鼓包、烧焦的痕迹或元器件虚焊。
关键点测量：重点检查背光控制IC（如OZ9925等）的供电脚、驱动输出脚电压。若IC无输出，可能是其本身损坏或外围电路（如振荡电阻、电容）故障。
保护电路解除：若开机瞬间背光亮一下即灭，可能是过压或过流保护。可尝试将保护检测脚（如OLP）接地或接高电平（视IC型号而定）以解除保护，观察背光是否能常亮，从而判断是灯管问题还是电路问题。
背光灯管更换：
判断灯管老化：若屏幕亮度不均、边缘发黑，或灯管两端发黑，说明灯管已老化，需更换。
更换操作：由于HD13T21属于工业屏，结构紧凑，更换灯管需在无尘环境下操作。小心拆开屏框，抽出旧灯管，换上同尺寸、同色温的新灯管。注意做好灯管尾部的绝缘处理，防止高压打火。
步骤四：驱动与系统恢复
重装驱动：若硬件检查无误，可能是驱动程序冲突或系统混乱。可尝试删除原有驱动，重启计算机后重新安装官方驱动。
校准屏幕：维修完成后，特别是更换过触摸屏或液晶屏后，必须运行校准程序，确保触摸位置准确。

康士伯触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
