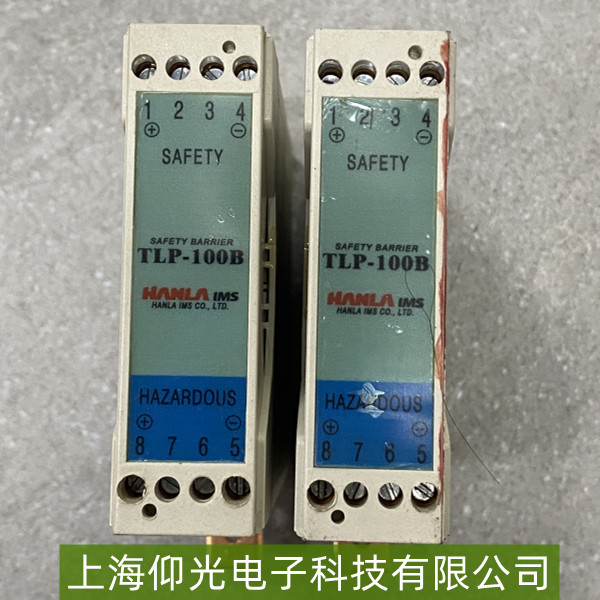

HANLA安全栅过载保护常跳闸故障解决

HANLA安全栅作为工业自动化系统中连接危险区域与非危险区域的关键设备，其过载保护功能通过检测电路电流异常（如短路、负载过载）触发跳闸，以保障系统及人员安全。若该保护频繁动作（常跳闸），需系统性排查原因并针对性解决。

一、常见故障原因

负载侧异常：下游设备（如传感器、变送器）短路、绝缘老化漏电，或同时启动大功率设备导致瞬时电流远超安全栅额定值（通常为mA级，如4-20mA回路）。

安全栅选型不当：实际负载电流/电压需求超过安全栅标定参数（如最大允许负载电流为250Ω回路中的20mA，若负载电阻过低则电流超标）。

线路问题：连接导线破损、接触不良引发局部短路，或线径过细导致压降过大，间接增加安全栅输出负担。

环境干扰：潮湿、腐蚀性气体侵入安全栅内部，造成电路板短路或元件性能下降；高温环境加速元件老化，降低过载阈值。

二、解决步骤

初步检查：断开安全栅输出端负载，单独通电测试——若仍跳闸，故障点在安全栅自身（如内部电路短路）；若不跳闸，则问题出在负载侧或线路。

负载与线路排查：用万用表检测负载电阻值是否符合安全栅要求（如4-20mA回路典型电阻250Ω），检查线路绝缘（绝缘电阻应＞50MΩ），确认无短路、虚接；逐步接入负载，观察跳闸临界点定位过载源。

参数与选型复核：核对安全栅型号的技术手册，确认其最大输出电流（如20mA）、负载阻抗范围（如0-750Ω）是否匹配实际负载需求；若选型错误，需更换适配型号。

环境处理：清理安全栅外壳及接线端子处的灰尘、油污，检查密封胶圈是否完好；若安装于潮湿/腐蚀环境，建议加装防护箱或更换防爆防腐型号。

复位与验证：排除故障后复位过载保护，重新带载运行并监测电流（可用钳形表测量），确保稳定无异常波动。
