北尔E300 “LoadLim键失灵”故障排查及维修技巧

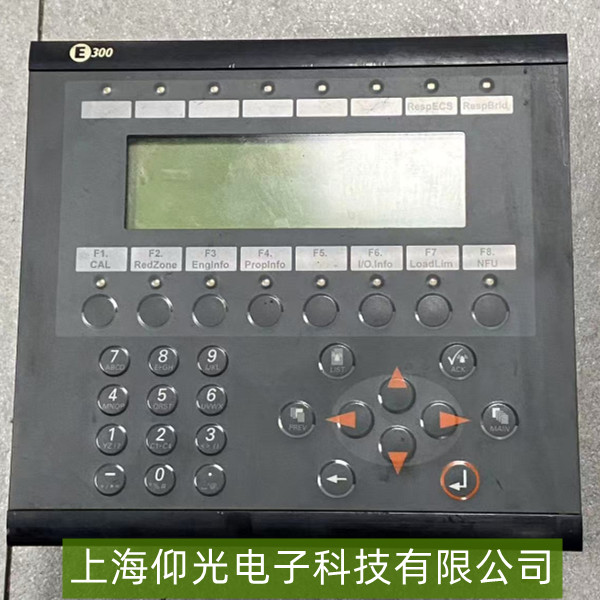

北尔E300操作面板是工业自动化设备（如HMI人机界面）的核心交互部件，“LoadLim键”（通常为负载限制或功能限定键）失灵会直接影响操作人员对设备运行参数的调整，甚至引发安全隐患。该故障可能由按键硬件损坏、电路接触不良、控制程序异常或主板故障导致，需系统性排查。以下是具体维修技巧：
一、基础排查：外观与基础功能验证
1. 检查按键物理状态
目视观察：查看LoadLim键表面是否有裂纹、磨损或异物（如油污、灰尘）堵塞，按键帽是否松动或脱落。若表面脏污，可用软毛刷或无水酒精轻轻擦拭；若按键卡滞（按下后无法回弹），需检查内部弹簧或支撑结构是否变形。
触感测试：正常按键按下时应有清晰的“段落感”和轻微阻力，若按键无阻力（如弹簧失效）或按下后完全无反应（如触点未接触），则硬件可能损坏。
2. 验证其他按键功能
测试面板上其他按键（如方向键、确认键）是否正常——若仅LoadLim键失灵，问题集中于该按键本身或其对应电路；若多个按键同时失效，则可能是主板I/O接口或公共电路（如背光/供电线路）故障。
二、硬件电路排查：聚焦按键连接与触点
1. 检查按键连接排线
北尔E300的按键通常通过柔性排线（FPC）与主板连接。断开面板电源，打开操作面板后盖，找到LoadLim键对应的排线接口（参考面板维修手册定位），检查排线是否松动、脱落或弯折（尤其是频繁插拔的位置）。重新插拔排线确保牢固，若排线有破损（如断裂、铜箔翘起），需更换同规格排线。
2. 检测按键触点通断
LoadLim键本质是一个“开关”——按下时触点闭合导通，松开时断开。用万用表电阻档（×1Ω档）测量按键两端的触点：
常态（未按下）：电阻应为无穷大（断开状态）；
按下时：电阻应接近0Ω（导通状态）。
若常态下电阻不为无穷大（短路）或按下时电阻仍为无穷大（断路），则按键内部触点氧化、脏污或机械结构损坏（如触片变形），需清洁触点（用电子清洁剂擦拭）或更换按键组件。
三、主板与控制程序排查
1. 检查主板I/O接口
若按键触点正常但失灵，可能是主板对应的输入引脚故障（如芯片引脚虚焊、短路）。用万用表测量主板I/O接口中LoadLim键对应引脚的电压（参考面板电路图）：
未按下时，引脚应为高电平（如3.3V/5V）；按下时，引脚应变为低电平（接近0V）。
若电压无变化，可能是主板电路损坏（如电阻、电容失效）或控制芯片（如MCU）引脚故障，需专业维修或更换主板。
2. 排除程序或配置异常
部分情况下，LoadLim键失灵可能是HMI程序中该按键功能被误删除、屏蔽，或参数配置错误（如按键映射错误）。通过北尔E300编程软件（如Panel Builder）连接面板，检查程序中LoadLim键的功能定义（如是否绑定到“负载限制设置”功能），并重新下载程序（需备份原程序）。
