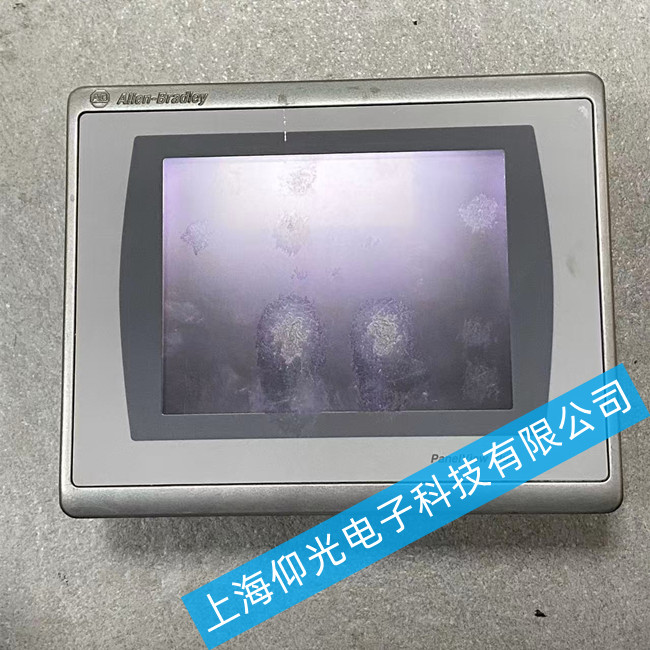

AB触摸屏维修2711P-T7C22D9P花屏故障维修
一、花屏故障现象与原因分析
AB触摸屏2711P-T7C22D9P出现花屏故障时，屏幕会显示图像，但图像上覆盖有点状、片状、马赛克等干扰图案。这种故障说明电源供电处理电路和高压板电路基本正常，故障部位主要锁定在液晶屏及逻辑控制板这两部分。
常见花屏现象分类：
用户菜单正常，仅图像花屏：故障点在主板及scaler处理芯片电路，需补焊芯片
不定时花屏，夹杂细小彩点：LVDS插线接触不良导致
反复上电后花屏条纹色彩有变化：逻辑板存在问题
反复上电后花屏条纹色彩无变化：屏本身损坏可能性大
图像有干扰，字符上也有干扰：逻辑板、屏信号连线或数字板信号输出电路故障
二、维修步骤与方法
第一步：初步检查与故障定位
电源检查：确保电源供应稳定，电源线连接牢固，检查电源适配器是否正常工作
硬件连接检查：检查触摸屏与计算机或其他设备之间的连接线是否牢固，检查内部硬件连接如触摸屏控制卡、电源模块等是否插好
散热检查：确保散热系统正常工作，清理散热孔和风扇，避免设备过热
第二步：逻辑控制板检测
交叉测试：将故障触摸屏的控制板装到正常设备上试机，如果同样出现花屏，证明故障由逻辑控制板导致
目视检查：拆开逻辑控制板，仔细观察印制线是否有霉断、锈蚀情况
元件检测：用万用表检测逻辑控制板中信号处理电路的元件，重点检查贴片电容的正反向电阻
AB触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
