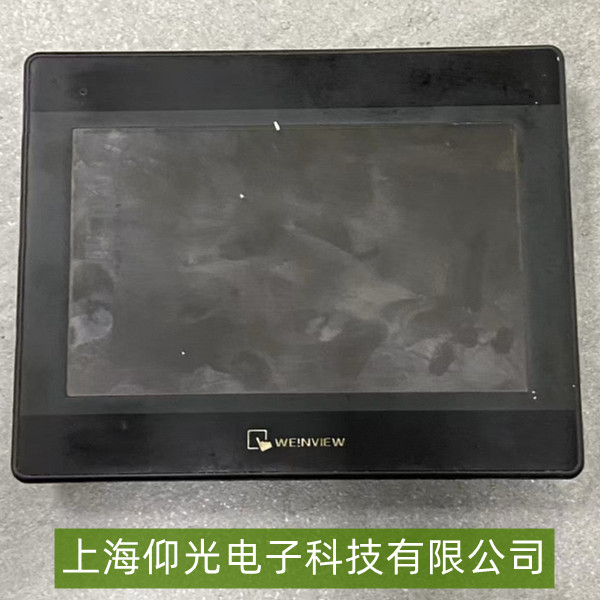

威纶通触摸屏触摸无响应故障维修指南
一、故障典型表现

威纶通触摸屏（如MT、TK系列）触摸无响应时，表现为：点击屏幕任意位置无操作反馈（界面不切换、参数不变化）、触摸时无触感（如无按压反馈或反馈异常）、部分区域失效（如屏幕边缘/中心无法触摸），但屏幕显示正常（无黑屏、花屏）。该故障直接影响设备操作效率，需快速定位原因。

二、核心故障原因分析

物理触摸层故障：触摸屏表面保护膜过厚/脏污（阻挡触摸信号传导）、触摸传感器（电容/电阻式）老化（长期使用后灵敏度下降）、触摸面板受外力撞击导致内部线路断裂或触点偏移。

连接与接口问题：触摸屏与主控板的连接排线（如FPC软排线）松动、氧化或断裂（常见于频繁插拔或振动环境），或排线接口（如ZIF连接器）接触不良；主控板触摸信号输入引脚虚焊或损坏。

驱动与配置异常：触摸屏驱动程序未正确安装（如与PLC/上位机通信协议不匹配）、校准参数丢失（如首次使用未校准或意外重置）、系统软件故障（如程序跑飞导致触摸功能模块失效）。

环境干扰：工业现场电磁噪声（如变频器、电焊机产生的高频干扰）耦合到触摸信号线，或高温（＞50℃）、高湿度（＞90% RH）环境导致元件性能下降（如电容触摸屏灵敏度降低）。

三、维修步骤与技巧
1. 基础物理检查

断电后，检查屏幕表面是否有保护膜（若过厚或脏污，建议撕掉或清洁）；用软布蘸取电子清洁剂（如异丙醇）擦拭触摸区域，去除油污或灰尘（禁用硬物刮擦）。观察触摸屏边缘是否有裂痕或变形（受外力撞击可能导致内部线路断路），若存在物理损伤需更换屏幕总成。

2. 连接排线排查

拆开触摸屏外壳（参考手册操作，避免损坏密封胶条），检查连接主控板的排线（如FPC软排线）是否松动（重新插拔确保卡扣锁紧），观察排线是否有折痕、氧化（针脚发黑）或断裂（尤其弯折频繁区域）；若发现氧化，用砂纸轻轻打磨针脚至金属光泽；若排线断裂，更换同规格排线（注意接口类型与方向）。同时检查主控板上的触摸信号接口（如ZIF连接器）是否松动，重新压接确保接触良好。

3. 驱动与校准修复

通电后，进入触摸屏系统设置（通常通过“设置”-“触摸校准”进入），检查是否提示“未校准”或“触摸异常”——若未校准，按照屏幕提示重新校准（用触摸笔或手指点击十字交叉点完成校准）；若校准后仍无效，可能是驱动程序问题，尝试恢复出厂设置（通过组合键或系统菜单），或重新安装驱动（通过威纶通EasyBuilder软件下载对应型号驱动并更新）。

4. 硬件与干扰排查
若上述步骤无效，可能是主控板触摸信号处理芯片（如电容式触摸的驱动IC）故障——用万用表检测芯片供电引脚电压（参考手册标定值，如3.3V±0.2V），若电压异常需排查电源模块；若芯片引脚虚焊（观察是否有脱焊痕迹），需专业设备加焊。对于电磁干扰问题，将触摸屏电源线与信号线远离变频器等强电设备（间距＞30cm），或使用屏蔽线缆并单端接地（接触摸屏金属外壳）。
