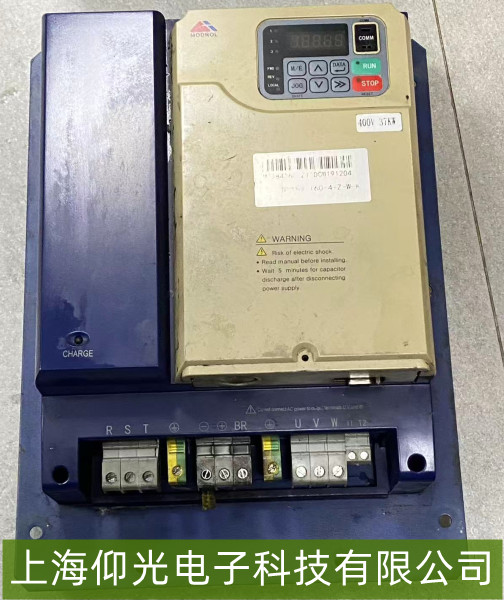

蒙德IMS - P4伺服变频器“接地故障”维修指南

一、故障典型表现

蒙德IMS - P4伺服变频器报“接地故障”（常见代码如E.Ground、E05等，具体以说明书为准）时，通常表现为：变频器运行中突然停机并报接地故障，或上电后直接报错无法启动；可能伴随电机异常振动、电流波动大，或变频器输出端子（U/V/W）对地电压异常（如不平衡度超标）。

二、核心故障原因分析

电机或电缆接地：电机绕组绝缘破损（如长期过热、受潮导致漆包线短路到铁芯），或电机动力电缆（U/V/W）绝缘层老化/破损（如被机械外力划伤、鼠咬），导致电缆导体与外壳/地直接导通。

变频器内部电路接地：变频器功率模块（如IGBT模块）内部绝缘失效（如散热基板与电路层短路），或内部接地线（如PE排）松动/脱落，使直流母线（P/N）或输出侧通过内部路径接地。

接线问题：电机接线盒内端子排接地（如螺丝未拧紧导致导体与外壳接触），或变频器输出端子（U/V/W）与地线（PE）误接（如施工时接错线序）；电缆屏蔽层多点接地（形成地环路干扰）。

环境干扰：潮湿环境（如车间湿度＞85%）导致电机/电缆绝缘电阻下降，或腐蚀性气体（如酸雾）侵蚀绝缘层。

三、维修步骤与技巧
1. 初步排查（断电安全操作）

断开变频器与电机的连接（断开U/V/W及PE线），用绝缘电阻表（兆欧表）测量电机绕组对地绝缘电阻（正常值≥1MΩ/kV，如400V电机需≥0.5MΩ），若电阻＜0.1MΩ则电机绕组接地；测量电缆（U/V/W）相间及对地绝缘（同样≥0.5MΩ），若某相或对地电阻过低，定位破损电缆段。

2. 变频器内部检查

检查变频器输出端子（U/V/W）与PE排的连接（确保无松动/短路），观察功率模块（如IGBT散热片）是否有烧蚀痕迹（如模块外壳发黑、引脚碳化）；用万用表测量直流母线（P/N）对地电压（正常悬浮，若电压接近0V则母线接地），若异常需排查内部接地线（如模块接地引脚是否虚焊）。

3. 重点排查点
电机接线盒：打开接线盒，检查端子排螺丝是否紧固（用扭矩扳手确认，避免虚接），电缆与端子接触处是否有金属毛刺刺破绝缘层。
电缆路径：沿电缆走向检查是否有外力损伤（如拖链内摩擦、尖锐物划伤），屏蔽层是否仅在变频器侧单端接地（避免两端接地形成环路）。
环境因素：检查电机/变频器安装环境（如是否有积水、腐蚀性液体），必要时加装防护罩或干燥剂。

4. 修复与验证
若电机绕组接地，需返厂重绕或更换电机；若电缆破损，更换同规格绝缘电缆（推荐耐高温、耐油型）；若变频器内部模块损坏（如IGBT短路），需更换同型号模块并重新调试。修复后，重新上电测试，用兆欧表复测绝缘电阻（确保≥0.5MΩ），并空载运行观察是否复现故障。
