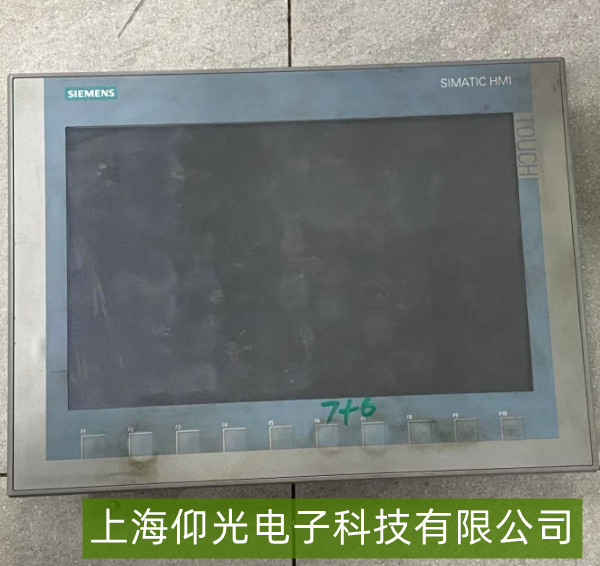

上海西门子触摸屏维修6AV2123-2MB03-0AX0黑屏故障维修
一、故障典型表现
西门子触摸屏（如精智系列、SMART系列、OP系列等）出现黑屏故障时，常见现象为：屏幕完全无显示（黑暗状态）、背光亮但无操作界面（系统未启动）、间歇性黑屏后恢复，或伴随触摸功能失效（按键无响应）。该故障直接影响设备操作与监控，需快速定位原因。
二、核心故障原因分析
电源问题：触摸屏供电电压异常（如24V DC输入不稳定、偏差＞±10%），电源模块（如开关电源或主板集成供电电路）损坏，或电源线缆接触不良（端子松动、氧化）。
背光模组故障：背光灯管（CCFL）老化/断裂（常见于老款型号），或LED背光驱动电路异常（如驱动IC烧毁、限流电阻损坏），导致屏幕虽通电但无背光。
主板/显示屏硬件损坏：主控板（如CPU、显示驱动芯片）因过热、静电击穿或元件老化（如电容鼓包）失效；液晶面板（LCD）本身故障（如像素点短路、背光透过层损坏）。
软件或系统崩溃：触摸屏系统程序（如WinCC Flexible、ProTool）跑飞或数据丢失，导致初始化失败；存储器（如Flash芯片）损坏，无法加载启动界面。
三、维修步骤与技巧
1. 基础电源排查
断电后，用万用表测量触摸屏电源输入端子电压（如24V DC需稳定在22-26V），若电压异常，检查供电线缆（是否有断路/虚接）及外部电源模块（如开关电源输出是否正常）。观察触摸屏电源指示灯（若有）——若指示灯不亮，基本确认供电故障；若指示灯亮但屏幕黑屏，进入下一步。
背光检查：在完全黑暗环境中，用手电筒侧照黑屏的触摸屏——若能看到模糊的UI轮廓（如按钮、文字隐约可见），说明背光故障（灯管/LED驱动损坏）；若完全无显示，则可能是液晶面板或主板显示驱动问题。
背光驱动维修：若确认背光不亮，检查主板上的背光供电引脚（如LED+/-电压是否正常，通常为24V或更高），更换损坏的背光驱动IC或限流电阻（需参考型号手册）。
3. 主板与显示屏硬件诊断
拆开触摸屏外壳（需谨慎，避免损坏排线），检查主控板是否有元件烧蚀（如电容鼓包、芯片焦黑）、焊点脱焊（尤其显示驱动芯片引脚），此类问题通常需更换同型号主板。若主板正常，可能是液晶面板故障（如屏幕边缘有裂纹、局部黑斑），需更换屏幕总成（注意匹配型号与分辨率）。
若电源、硬件均正常但黑屏，尝试通过USB/SD卡恢复出厂系统（参考西门子官方手册），或重新下载并烧录程序（确保版本与触摸屏型号匹配）。若为软件崩溃，可长按复位键（通常为5-10秒）强制重启，或断电后等待10分钟再上电。
