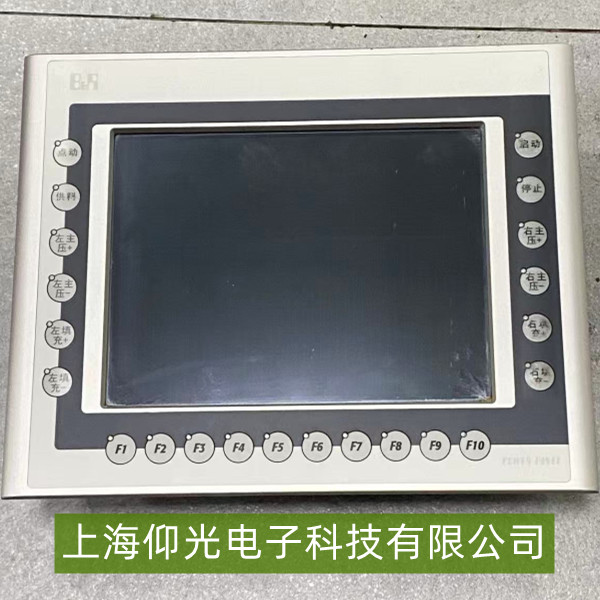

贝加莱4PP065.0571-X74F触摸屏花屏故障维修步骤

一、故障典型表现

贝加莱触摸屏（工业级人机界面，常用于自动化产线控制）出现花屏时，典型现象为：屏幕显示异常（如条纹、网格、局部色块缺失或闪烁）、图像扭曲（文字/图标模糊重叠）、触摸功能正常但画面失真，或偶尔黑屏后恢复花屏。该故障直接影响操作人员对设备状态的实时监控。

二、核心故障原因分析

硬件连接问题：屏幕与主控板的排线（如LVDS信号线）松动、氧化或断裂（常见于频繁插拔或振动环境）；屏幕背光模组供电异常（如背光驱动IC损坏或供电线接触不良）。

显示屏本体故障：液晶面板老化（长期高亮度运行导致像素点失效）、背光灯管/LED灯条老化（局部不亮或闪烁）、偏光片污损或划伤（影响透光均匀性）。

主控板或显卡模块故障：触摸屏主控板上的显示驱动芯片（如LVDS转换芯片）过热、虚焊或损坏，导致信号传输异常；显卡缓存数据错误（软件层面偶发花屏）。

环境干扰：工业现场电磁干扰（如变频器、电焊机产生的高频噪声耦合到信号线）、高温（＞50℃）或高湿度（＞90% RH）导致元件性能下降。

三、维修步骤与技巧
1. 基础物理检查

断电后，检查屏幕与主控板的连接排线（通常为扁平软排线）——重新插拔确保卡扣锁紧，观察排线是否有折痕、断裂（尤其弯折处）；若发现氧化（针脚发黑），用电子清洁剂清洁并涂抹少量导电膏。同时检查背光模组供电线（如背光驱动IC的供电引脚电压，正常为3.3V/5V或12V，参考手册），若供电异常需排查电源模块。

2. 屏幕组件检测

拆开屏幕外框（需谨慎，避免损坏密封胶条），观察液晶面板是否有明显坏点（固定色块）、偏光片污损（用软布蘸酒精轻擦）或背光灯条不亮（用手电筒侧照，若屏幕内容隐约可见但整体暗淡，说明背光故障）。若背光不亮，检查灯条连接线或更换同规格灯条；若液晶面板有物理损伤（如裂纹），需更换整个屏幕总成。

3. 主控板诊断

检查主控板上的显示驱动芯片（如LVDS转换芯片）是否有鼓包、烧焦痕迹（常见于过热损坏），用万用表检测芯片供电引脚电压（参考手册标定值，如3.3V±0.2V）；若怀疑芯片虚焊，可尝试加焊（需专业设备）。若花屏伴随系统死机，可能是显卡缓存问题，尝试恢复出厂设置（通过组合键或系统菜单）或升级固件。

4. 环境与防护处理
清洁屏幕表面灰尘（避免油污遮挡），检查外壳密封胶条是否老化（工业粉尘易通过缝隙进入内部）；在高温/高湿环境中，加装散热风扇或防潮膜（确保通风但不直吹屏幕）。
