西门子驱动器F0022欠压故障维修指南

一、故障现象与影响

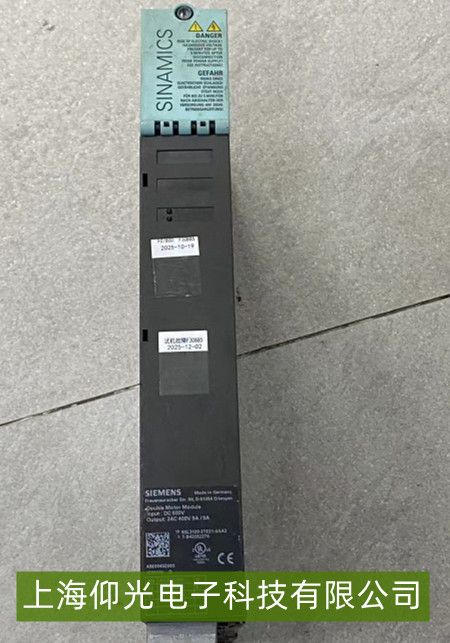

西门子驱动器（如SINAMICS V20/V60/G120等系列）报F0022故障代码时，代表“直流母线欠压”——驱动器内部直流母线电压低于正常工作阈值（通常为额定电压的70%-80%，如380V AC输入对应直流母线约510V DC，欠压阈值约350V DC）。此时驱动器会立即封锁脉冲输出，电机停机，可能伴随报警蜂鸣或面板闪烁提示。

二、核心故障原因分析

电源输入问题：主电源（如380V AC三相电）电压波动或瞬间跌落（如电网晃电、接触器触点氧化导致压降），导致整流模块输出的直流母线电压不足；电源线缆过细、过长或接触不良（如端子松动），增大线路压降。

直流母线支撑电容故障：驱动器内部的支撑电容（用于平滑直流电压）老化、漏液或容量下降（长期运行后电解电容性能衰减），无法维持欠压瞬间的电压稳定。

负载异常：电机堵转或启动时冲击电流过大（如负载卡死），导致直流母线能量快速消耗；制动电阻未正确连接（能耗制动模式下，制动单元无法释放多余能量，母线电压持续走低）。

整流/预充电电路故障：整流模块（如二极管桥堆）损坏，无法将交流电转换为稳定的直流电；预充电电阻烧毁或接触器未闭合（预充电回路异常，母线充电不完全）。

三、维修步骤与技巧
电源输入排查：
用万用表测量驱动器输入三相电压（正常应为380V AC±10%），若电压波动大（如低于340V），检查电网稳定性或加装稳压器；
检查电源线缆（如铜芯截面积需≥驱动器额定电流匹配值），确认端子无氧化（用砂纸清洁）、接触器触点无烧蚀（必要时更换）。

直流母线电压检测：
驱动器断电后等待5分钟（电容放电），通电瞬间用万用表直流档测量母线电压（通常为P+/N-端子，正常空载时接近额定直流值，如510V DC）。若启动后母线电压迅速跌落至350V DC以下，可能是负载过重或电容故障。

关键元件检查：
支撑电容：观察电容外观（有无鼓包、漏液），若异常需更换同规格电容（需匹配耐压值与容量）；
整流模块：用万用表二极管档检测桥堆单向导通性（正向导通、反向截止），若损坏需更换整流单元；
预充电回路：检查预充电电阻（阻值是否正常）和接触器（是否正常吸合），确保预充电流程完整。

负载与制动电路排查：
检查电机负载是否卡死（手动盘车确认灵活性），排除堵转风险；
若为能耗制动模式，确认制动电阻连接正常（阻值与功率匹配手册要求），制动单元无短路。
