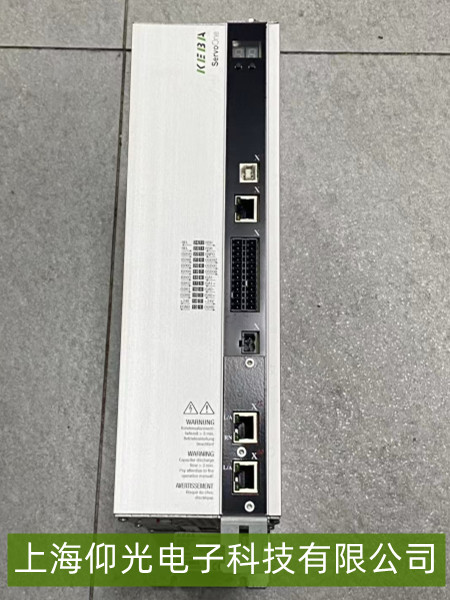

路斯特伺服驱动器接地故障（GF）排查与处理步骤

当路斯特伺服驱动器出现接地故障（GF）时，意味着驱动器的接地系统存在异常，可能会影响设备的正常运行，甚至损坏设备。以下是详细的排查与处理步骤。

一、初步检查
检查接地连接
查看伺服驱动器的接地线是否牢固连接到可靠的接地端子上。接地线应无松动、破损或腐蚀现象。确保接地电阻符合要求，一般应小于4Ω。可以使用接地电阻测试仪进行测量。
检查驱动器与电机之间的接地连接是否良好，电机的接地也应可靠。

外观检查
检查伺服驱动器和电机的外壳是否有明显的损坏、变形或受潮迹象。若外壳有破损，可能会导致内部电路与外界相通，引发接地故障。

二、深入排查
电缆检查
检查伺服驱动器与电机之间的动力电缆和信号电缆是否有破损、绝缘层老化等问题。电缆的破损可能会导致内部导线与外壳接触，造成接地故障。特别要注意电缆的弯曲处和经常移动的部位。
查看电缆的屏蔽层是否正确接地。屏蔽层应在驱动器和电机的一端可靠接地，避免多点接地或浮空。

内部电路检查
若初步检查未发现问题，可能需要进一步检查驱动器内部电路。打开驱动器外壳（需在断电并确保安全的情况下进行），查看内部是否有元件损坏、焊点松动或线路短路等情况。重点检查与接地相关的电路部分，如接地铜排、接地电容等。
使用绝缘电阻表测量驱动器各电路与接地之间的绝缘电阻，判断是否存在绝缘不良的问题。

三、故障处理
修复接地连接
如果发现接地线松动，应重新拧紧接地螺栓，确保连接牢固。若接地线破损，应及时更换新的接地线。
对于外壳损坏的情况，若损坏较轻，可以进行修复；若损坏严重，建议联系厂家更换外壳。

更换电缆
若电缆有破损或绝缘层老化问题，应更换新的电缆。更换时要选择符合规格要求的电缆，并正确连接屏蔽层。

维修内部电路
若发现内部元件损坏，如电阻、电容等，应更换相同规格的元件。对于焊点松动的情况，要重新进行焊接。在维修内部电路时，要严格按照驱动器的维修手册进行操作，避免造成进一步的损坏。
