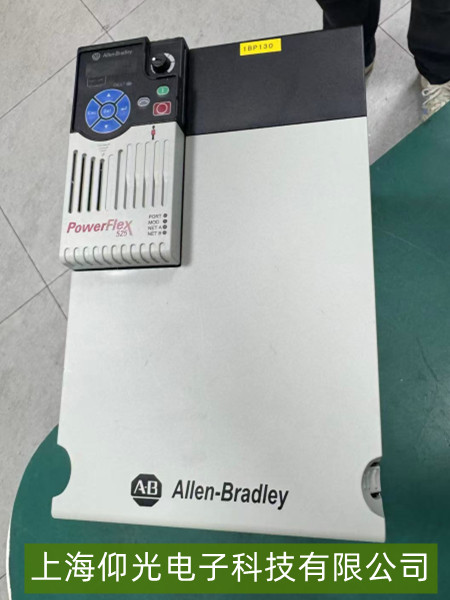

AB变频器“欠压故障”来袭，快速排查与修复策略
AB变频器出现“欠压故障”（常见代码如“UV”或“Low Voltage”）时，通常表现为设备无法启动、运行中突然停机或报警提示电压不足。该故障直接影响生产线的连续性，需快速定位原因并修复。以下是系统性排查与解决策略：
一、故障原理与典型表现
变频器的“欠压故障”指直流母线电压（通常为380V/660V等级对应的直流约530V-700V）低于其设定的最低工作阈值（一般为额定直流电压的70%-80%，如380V变频器直流母线欠压阈值约350V-400V）。故障触发后，变频器会立即封锁输出，保护内部电路，同时报欠压代码。
二、核心排查方向与步骤
1. 输入电源问题
电压波动或跌落：检查变频器输入侧的三相电源（如380V AC）是否稳定。用万用表测量输入电压，正常范围应为380V±10%（342V-418V）。若电网电压因负载突变（如大型电机启动）、供电线路过载或变压器容量不足导致瞬间跌落（如低于320V），变频器直流母线电压会随之降低，触发欠压。
缺相运行：输入电源缺一相（如A相断路）会导致整流后的直流电压大幅下降（正常三相全波整流电压约为530V，缺相后可能降至300V左右）。观察输入侧熔断器或断路器是否有一相熔断，或用钳形表检测三相电流是否平衡（缺相时一相电流接近0A）。
解决方法：联系供电部门检查电网稳定性；加装稳压器或UPS（不间断电源）缓冲电压波动；修复输入线路缺相问题（更换熔断器、紧固接线端子）。
整流模块损坏：变频器的输入整流桥（将交流电转换为直流电）若因长期过热、过压或器件老化（如二极管击穿、开路），会导致整流效率下降，直流母线电压无法达到额定值。
充电电阻或接触器异常：部分变频器上电时通过充电电阻限制冲击电流，随后由接触器短接电阻。若充电电阻烧毁（阻值变大）或接触器未闭合（触点粘连/线圈故障），直流母线无法正常充电，初始电压偏低。
解决方法：用万用表检测整流桥各桥臂的正反向电阻（正常应有单向导通特性，若阻值异常则需更换）；检查充电电阻是否烧黑（阻值变大）或接触器触点是否氧化（用砂纸打磨或更换）。
电容容量衰减或漏液：直流母线上的大容量电解电容（用于平滑电压波动）长期使用后，可能因高温、过压导致容量下降（如从470μF降至200μF）或外壳鼓包、漏液。这会使母线电压在负载变化时无法维持稳定，尤其在加速/减速阶段易触发欠压。
解决方法：目检电容外观（是否有鼓包、漏液痕迹）；用电容表测量实际容量（对比标称值，偏差＞20%需更换）；更换时需选用同规格耐压（如DC 800V）和容量的电容，并确保安装极性正确。
4. 负载异常或参数设置错误
负载突增导致电流过大：若变频器驱动的电机突然过载（如机械卡死），电流急剧上升，变频器内部会限制输出，同时直流母线电压因能量回馈不足而下降（尤其是再生制动未配置时）。
欠压保护阈值设置过低：部分变频器允许用户自定义欠压保护值，若误调阈值过低（如从400V设为300V），轻微电压波动就会触发故障。
解决方法：检查电机负载是否正常（如机械传动部分是否卡阻）；通过变频器参数菜单确认欠压保护阈值（如AB的“Under Voltage Limit”参数），恢复默认值或根据实际电源情况调整（一般不建议低于额定直流电压的70%）。
