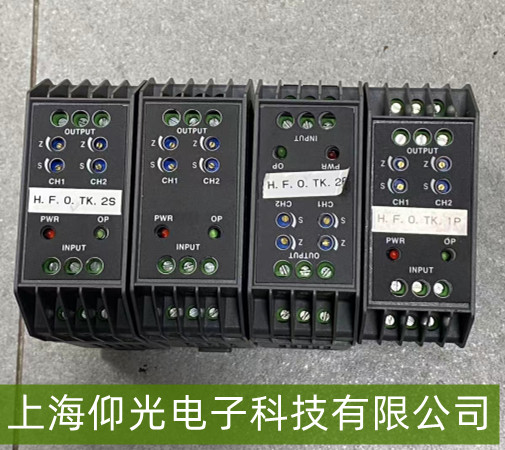

信号分配器 OP灯报警常亮故障维修

信号分配器OP报警常亮（输入超限与逻辑电路故障）的检修指南，

结合工业信号处理设备常见故障逻辑整理：

一、故障现象与报警含义
信号分配器OP报警常亮通常表示系统检测到输入信号超出设定范围（输入超限）或内部逻辑电路异常（如短路、芯片故障）。OP报警是设备自诊断功能的直观反馈，需优先区分是输入信号问题（外部源头异常）还是分配器自身故障（电路/逻辑问题）。常见于工业自动化、仪表控制系统中的多路信号分配场景。

二、输入超限故障检修
输入信号范围验证
查阅信号分配器说明书，确认其设计的标准输入信号类型与量程（如4-20mA、0-10V、热电偶/热电阻类型等）。使用万用表或信号校验仪直接测量输入端子的实际信号值：

若输入为电流信号（如4-20mA），测量回路电流（串联万用表电流档）；若为电压信号（如0-10V），测量端子间电压（并联万用表电压档）。
超限典型场景：输入信号＜4mA（电流）或＞20mA（电流）、＜0V（电压）或＞10V（电压），或热电偶/热电阻信号因断线、短路产生异常值（如热电偶断线可能输出0V或满量程）。

信号源头排查
传感器故障：检查与分配器连接的传感器（如压力变送器、温度探头）是否损坏（如膜片破裂、热电偶断线）、供电是否正常（如变送器需24V DC供电）。
线路干扰/破损：检查输入信号线是否受强电磁干扰（如靠近电机/变频器）、是否存在断路/短路（用万用表测通断与绝缘电阻＞1MΩ）、线缆接头是否氧化松动（重点排查潮湿/振动环境下的端子）。
量程设置错误：确认分配器或上位机系统的输入量程参数是否与传感器匹配（如将0-100℃的热电阻误设为0-50℃量程，导致信号显示超限）。

三、逻辑电路故障检修
分配器自检与指示灯状态
观察分配器面板其他指示灯（如电源灯、通信灯）：若仅OP报警亮，电源正常，说明逻辑处理电路可能检测到输入信号异常触发保护；若电源灯不亮或通信灯异常，可能为更严重的内部电源/芯片故障。

内部电路检测
短路/断路检查：断电后打开分配器外壳（需防静电操作），检查逻辑电路板上是否有元件烧焦（如电容鼓包、电阻烧黑）、焊点脱焊（尤其是输入信号处理芯片周围的焊点）。
关键芯片与元件：输入信号调理电路（如运放芯片、AD转换模块）故障可能导致信号误判为超限；逻辑处理芯片（如单片机）异常可能错误触发OP报警。可用万用表测量芯片供电电压（如5V/3.3V是否稳定），或对比正常分配器的电路参数（需专业经验）。
接地与屏蔽：检查分配器接地是否可靠（接地不良易引入干扰导致逻辑误判），信号屏蔽层是否单端接地（避免共模干扰）。

复位与软件重置
部分分配器支持硬件复位（如按住复位键10秒）或软件参数重置（通过配置软件恢复默认设置），可尝试清除误触发的报警逻辑（需先排除输入信号问题后再操作）。
