AB 控制器输入电压失常：故障分析与优化应对
AB（罗克韦尔自动化Allen-Bradley）控制器输入电压失常的故障分析与优化应对方案
结合工业控制领域常见实践整理：

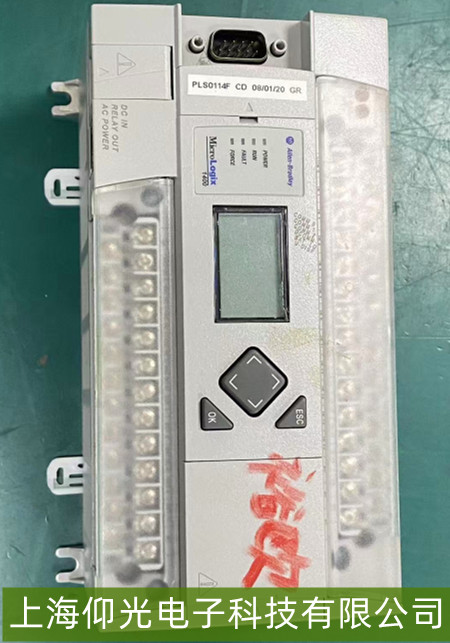

一、故障现象与核心影响
AB控制器（如CompactLogix、ControlLogix等系列）输入电压失常通常表现为：电源指示灯异常（如不亮、闪烁）、模块报错（如“电源故障”“输入电压超限”）、I/O模块无响应或数据跳变。输入电压失常可能由供电不稳定、线路故障或控制器内部电源模块问题引发，直接影响控制器的逻辑运算能力与I/O通道稳定性，严重时可能导致产线停机。
二、故障原因深度分析
供电电源问题
主电源波动：AB控制器标准供电为100-240V AC（或24V DC，依型号而定），若上游配电柜电压超出范围（如AC输入低于90V或高于264V），会导致控制器内部电源模块过压/欠压保护。常见于工厂电网负载突变（如大型电机启停）或变压器容量不足。
电源线路故障：供电线缆老化（绝缘层破损）、接触不良（端子氧化/松动）或线径过小（导致压降过大），会使控制器实际输入电压低于额定值（如24V DC供电线路过长时，末端电压可能衰减至20V以下）。
控制器内部电源模块异常
控制器内置的DC-DC转换模块或AC-DC整流电路故障（如电容鼓包、开关管损坏），可能导致输入电压无法正常转换为模块所需的5V/3.3V等核心工作电压，即使外部供电正常，控制器仍报输入异常。
外部干扰与负载冲击
同一供电回路中若连接大功率感性负载（如电磁阀、变频器），其启停时产生的浪涌电流或尖峰电压可能通过线路耦合干扰控制器电源，导致瞬时电压畸变。
三、优化应对策略
供电稳定性保障
前端防护：在控制器电源输入端加装稳压器（AC供电）或DC电源模块（24V DC供电），确保输入电压稳定在额定范围（如AC 120V/240V±10%，24V DC±5%）。对于电网波动大的场景，可配置UPS（不间断电源）提供应急电力。
线路优化：检查供电线缆规格（按控制器额定电流选型，如24V DC供电建议线径≥1.5mm²），缩短供电距离（避免长距离传输压降）；紧固所有接线端子（使用防氧化镀锡处理），并确保接地可靠（PE线单独连接至配电柜地排）。
控制器与模块级排查
电源模块检测：使用万用表测量控制器电源输入端子电压（对比铭牌标称值），若外部供电正常但控制器仍报错，需拆机检查内部电源模块（如电容是否鼓包、电路板是否有烧蚀痕迹），必要时更换同型号电源模块。
模块隔离测试：逐个断开I/O模块（保留控制器主板供电），观察是否仍有输入电压报警——若断开后故障消失，可能是某个模块短路拉低了整体输入电压，需更换故障模块。
长期监控与维护
安装电压监测仪表（如数显电压表或智能电力监控模块），实时记录控制器输入电压波动情况，定位异常时段（如与工厂设备启停时间关联）。
定期清理控制器散热孔（避免高温加剧电源模块老化），并按周期（如每半年）检查供电线路绝缘性能（使用兆欧表测量线缆对地/相间电阻＞1MΩ）。
