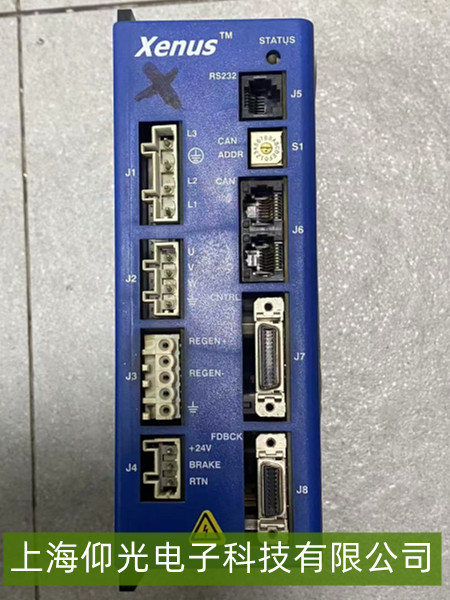

科普里驱动器 ERR12 报警故障维修指南
以下是针对科普里驱动器ERR12报警故障的维修指南。ERR12是科普里驱动器常见的故障代码之一，通常与电机编码器信号异常或编码器通信故障相关（不同系列驱动器ERR12定义可能略有差异，需结合具体型号手册确认，但核心排查方向一致）。
一、故障代码含义确认
首先查阅对应型号的驱动器说明书（如F3/CombiDrive/C6等系列），确认ERR12的具体定义。多数情况下，ERR12代表编码器反馈信号丢失、编码器通信中断或编码器硬件故障（例如：增量式编码器信号A/B/Z相异常、绝对值编码器通信超时、编码器电源异常等）。这是驱动器检测到无法获取正确的电机位置/速度反馈信号时的保护性报警。
二、基础排查步骤
检查编码器连接
编码器通过专用线缆（如多芯屏蔽线）连接驱动器与电机尾部编码器接口。重点排查：
线缆完整性：检查线缆是否有破损、折断或被机械外力拉扯（常见于拖链内线缆磨损）；
接口状态：确认驱动器侧和电机侧的编码器接口插头是否插紧（有无松动、氧化或针脚变形），屏蔽层是否可靠接地（接地不良易引入干扰）；
线缆走向：编码器线缆需远离动力线（如电机三相线、变频器输出线），避免平行敷设（至少间隔10cm以上），防止电磁干扰导致信号畸变。
编码器电源检测
部分编码器（如绝对值编码器）需要驱动器提供独立电源（常见5V DC或12V DC）。用万用表测量驱动器编码器输出端的供电电压（参考说明书标注的供电参数），确认电压值在正常范围内（如5V±5%）。若电压异常，可能是驱动器内部编码器供电模块故障。
三、编码器硬件与信号检测
编码器本体检查
若连接和电源正常，需排查编码器本身：
外观检查：观察编码器是否有机械损伤（如外壳破裂、轴偏心）、内部灰尘或油污（工业环境易导致污染）；
信号测试（需专业工具）：使用示波器检测编码器输出信号（如增量式编码器的A/B/Z相方波信号），正常情况下应为稳定的方波（幅值符合驱动器要求，如5V TTL信号幅值约0-5V）。若信号缺失、幅值过低或存在毛刺，说明编码器损坏（如光栅污染、电路故障）。
驱动器编码器接口检测
若更换编码器后仍报ERR12，可能是驱动器内部的编码器信号处理电路（如接收芯片、滤波电路）故障。可尝试用已知正常的同型号编码器和线缆替换测试，若故障消失，则原驱动器接口模块可能需要维修或更换。
四、维修与预防建议
优先替换测试：编码器线缆和编码器本身是高频故障点，建议优先更换线缆（尤其是老旧或破损线缆）或使用备用编码器验证；
抗干扰措施：重新布线时确保编码器线缆屏蔽层单端接地（驱动器侧接地），避免悬浮干扰；
定期维护：检查编码器防尘密封（如电机尾部密封圈是否老化），清理线缆接口灰尘，避免油污侵入。
