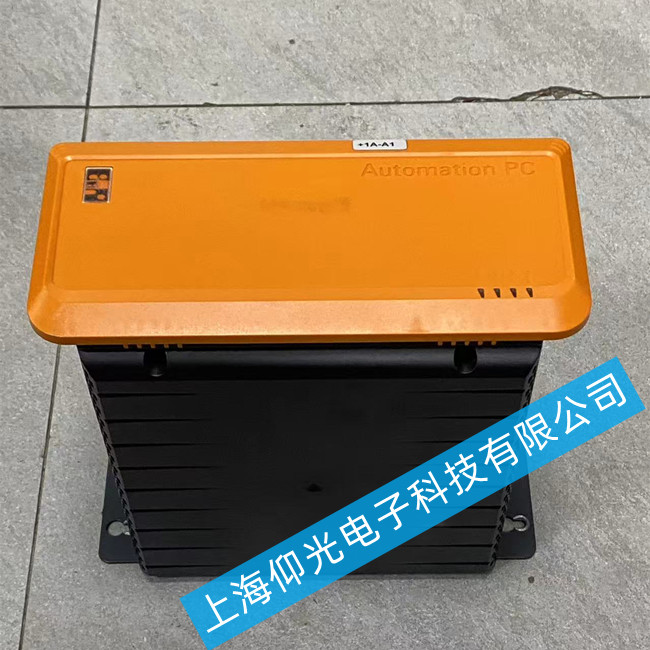

贝加莱工控机维修5P91:469781 .904-00主板故障维修方法
贝加莱工控机主板电源系统排查
电源是主板正常工作的关键，电源故障占工控机故障的相当比例。具体排查步骤如下：
1. 基础供电检查
确认工控机接入的电源插座是否有电
检查电源线是否插紧、无破损或接触不良
观察电源模块指示灯状态，正常通电时指示灯应常亮或闪烁
使用万用表测量电源输入电压（AC 220V）和输出电压（+5V、+12V、-12V等），确保在标定范围内（偏差±5%以内）
2. 电源模块自检
短接测试：找到电源模块24Pin主板供电接口中的"绿线"（PS_ON）和任意"黑线"（地线），用螺丝刀短接。若电源风扇转动，说明电源模块本身无故障
若短接测试风扇转动但工控机仍不开机，可能是电源带载能力不足，需拔掉非必要外设进行最小系统测试
最小系统测试
为了准确判断主板故障，需要进行最小系统测试：
1. 最小系统组成
仅保留主板、CPU、单根内存条（优先插在第一根内存槽）、电源
移除所有其他设备（硬盘、显卡、扩展卡、外设等）
短接主板上的"Power SW"针脚或按前面板电源键
2. 观察启动反应
若最小系统能启动（CPU风扇转动、主板Debug灯亮起），说明主板核心电路正常，故障可能在外围设备
若最小系统仍无反应，可能是主板核心电路故障（如南桥、电源管理芯片损坏）或CPU未正常工作
贝加莱工控机触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
