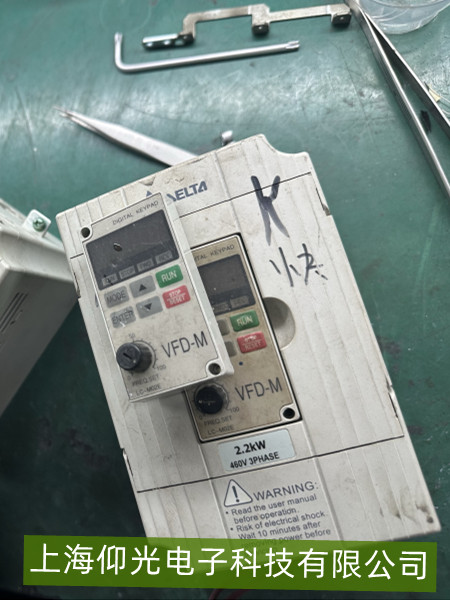

台达VFD-M变频器欠压故障维修技巧
台达VFD-M变频器出现欠压故障（常见报错代码为“LU”或“欠压保护”）时，通常表现为设备无法正常启动、运行中突然停机，或面板显示欠压报警。该故障多由输入电源异常、储能元件失效或检测电路问题引发，以下为针对性维修技巧。
一、故障原因精准定位
欠压故障的本质是变频器直流母线电压低于正常工作阈值（VFD-M系列通常为300V DC左右，具体以手册为准）。
可能原因包括：
输入电源问题：三相电源电压不足（如380V输入跌至320V以下）、缺相（某相无电压）、供电线路过长或线径过细导致压降过大。储能电容故障：变频器内部的直流母线大电容（用于平滑电压波动）老化、容量下降或漏液，无法在电源波动时维持稳定电压。
检测电路异常：电压采样滤波元件（如电阻、电容）损坏，或检测模块（如光耦、运放）故障，导致误报欠压。
负载突变：电机启动时冲击电流过大，或负载短时过载，超出电源供电能力，引发瞬时欠压。
二、分步排查与维修技巧
1. 检查输入电源
用万用表测量变频器输入端三相电压（R/S/T），确认是否为标准380V（±10%），若某相电压明显偏低（如＜320V）或缺相（某相为0V），需排查上级电源（如配电柜断路器、接触器触点氧化、电缆虚接）。
检查输入线缆：线径是否过细（建议按变频器额定电流选型，如10A电流至少选用2.5mm²铜芯线）、长度是否过长（超过50米需加大线径或加装稳压器）。
2. 检测直流母线电容
断电并等待5分钟（电容放电），打开变频器后盖，找到直流母线上的大电容（通常为多个并联的电解电容，标注耐压值如400V DC，容量如2200μF）。
观察电容外观：是否有鼓包、漏液或烧蚀痕迹（鼓包或漏液说明已失效，需更换同规格电容，注意耐压值≥400V DC，容量与原机一致）。
若电容外观正常，可用万用表电阻档粗测：充电后放电，若电阻值异常低（如＜1kΩ），可能内部短路，需更换。
3. 验证检测电路
若输入电源和电容均正常，但故障仍存在，可能是电压采样电路异常。检查变频器主控板上的电压采样滤波电阻（通常为高精度金属膜电阻，阻值如100kΩ）、电容（如0.1μF）是否有烧焦或脱焊，用万用表测量阻值是否偏离标称值（±10%）。
部分型号可通过短接检测点临时验证（需谨慎，参考手册），若短接后故障消失，则确认为检测电路故障，需修复或更换对应元件。
