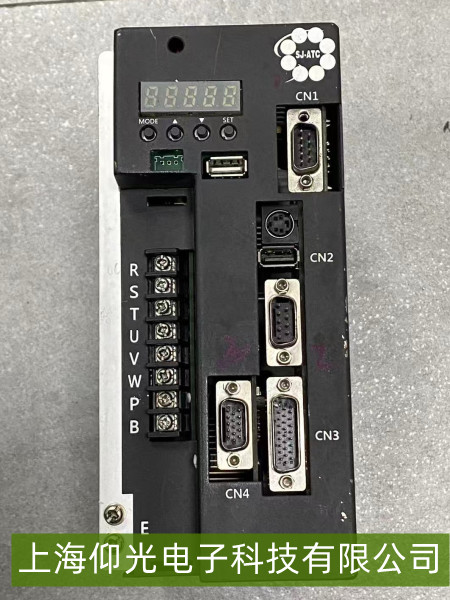

圣杰刀库伺服驱动器SJ-D21101-R无法上电故障维修方法
圣杰刀库伺服驱动器SJ-D21101-R无法上电（通电后无任何反应，如电源指示灯不亮、无启动音、无显示），通常与电源输入、保险丝、主板电路或外部连接相关。以下是系统性维修步骤：
一、基础快速排查
输入电源检查：用万用表测量驱动器输入电源（常见为单相220V AC或三相220V/380V AC，具体参考型号手册），确认电压值在标定范围内（允许±10%波动）。检查电源线是否松动、破损，插座/开关是否正常供电（如用试电笔测试）。若为外接开关电源，需同步检测输出电压是否稳定（如24V DC供电需确认电压达标）。
外观与保险丝检查：观察驱动器外壳是否有烧焦痕迹（如电容鼓包、PCB碳化）、异味（绝缘材料过热），重点检查电源输入回路的保险丝（通常为玻璃管或贴片式，标注额定电流如2A/250V）。用万用表电阻档测保险丝通断（正常为0Ω，熔断为∞）。若保险丝熔断，需排查短路点（如输出线短路、主板元件击穿），更换同规格保险丝后再试。
二、核心故障点与维修步骤
1. 保险丝熔断
若保险丝已熔断，盲目更换可能再次损坏，需先定位短路源：
检查整流桥与滤波电容：用万用表二极管档测整流桥（通常为4个二极管组成的桥堆）的正向/反向导通性（正向导通、反向截止，若单向导通或短路则损坏）；观察大容量电解电容（如输入端的470μF/400V电容）是否鼓包漏液（长期过压/高温导致），若异常需更换同规格元件。
短路过载排查：断开驱动器所有输出线（避免带载测试），更换保险丝后通电，若仍熔断，则可能是初级电路（如整流后大电容、开关管）短路，需进一步检测开关管（如场效应管）或高频变压器初级绕组。
2. 主板供电电路异常
若输入电源与保险丝正常，但驱动器仍无反应，可能是主板辅助电源（为控制芯片供电）故障。
检测辅助电源输出：用万用表测量主板上的辅助电源引脚（如5V、12V或3.3V输出，参考手册标注），正常应有稳定电压（偏差≤±5%）。若无输出，检查辅助电源的开关管（如小功率MOSFET）、整流二极管（如1N4007）及高频变压器辅助绕组是否损坏（用万用表测电阻值是否异常）。
关键元件更换：若辅助电源芯片（如UC3842等PWM控制器）损坏（表现为芯片发烫、引脚无电压），需更换同型号芯片（注意焊接时防静电）。
3. 电源板与控制板连接问题
部分驱动器采用分离式电源板与控制板，连接排线松动、氧化或接口损坏会导致供电中断。
检查排线与接口：重新插拔电源板与控制板之间的连接排线（确保插到底且无弯曲针脚），观察排线是否有破损、氧化（用酒精棉签清洁金手指）。若接口有烧蚀痕迹，需更换排线或修复接口。
三、验证与预防
维修后通电测试：观察电源指示灯是否亮起（正常为绿色/红色常亮），驱动器是否有启动音（部分型号有）。用万用表测量关键输出电压（如控制板供电电压），确保稳定。长期预防：定期清理驱动器内部灰尘（避免散热不良导致过热保护），避免输入电源波动过大（可加装稳压器），潮湿环境需做好防潮措施（如放置干燥剂）。
