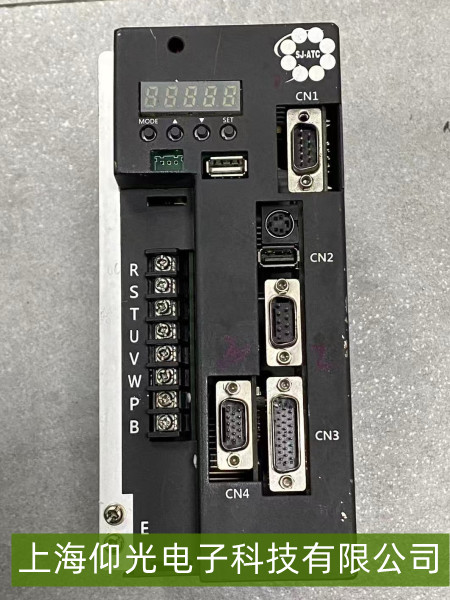

圣杰刀库伺服驱动器SJ-D21101-R过载报警维修方法
圣杰刀库伺服驱动器SJ-D21101-R出现过载报警（常见报警代码如OL1/OL2，提示电机负载超限或驱动器保护触发），需从负载、驱动器参数及硬件电路三方面排查。以下是具体维修方法：
一、基础快速排查
检查报警状态：观察驱动器面板显示的过载报警代码（如OL1通常为电机过载，OL2可能为驱动器散热异常），记录报警时刀库运行状态（如换刀动作、主轴联动等）。
断电重启验证：断开电源5分钟，复位驱动器（按面板“RESET”键或断电重启），重新运行刀库，若报警消失则可能是瞬时过载（如启动冲击）；若反复触发，需深入排查。
二、核心故障点与维修步骤
1. 负载过载（最常见原因）
现象：刀库换刀时电机明显卡顿（如机械卡滞、刀具过重），或运行中突遇阻力（如导轨缺油、丝杆变形）。
维修操作：
机械检查：手动转动刀库电机轴（断电状态下），感受阻力是否过大；检查导轨、丝杆是否缺油（润滑不足会增加摩擦负载）、是否有异物卡住刀具或刀套。
负载匹配：确认当前刀库负载（含刀具重量）是否超过驱动器与电机额定参数（如驱动器标定负载为5N·m，实际负载达6N·m）。若超载，需减少刀具数量或更换更高扭矩电机/驱动器。
2. 驱动器参数设置不当
现象：报警时电机实际电流未超限，但驱动器因参数（如过载保护阈值、加速时间）设置过严触发报警。
维修操作：
进入驱动器参数菜单（通过面板按键或通讯接口），检查“过载保护系数”（通常为100%-150%额定电流，默认值可能偏保守）、“加速时间”（过短的加速时间会导致启动电流峰值过高）。适当调高过载阈值（如从120%调至130%）或延长加速时间（如从0.5s增至1s），观察报警是否消除。
核对电机额定电流与驱动器设定值是否一致（若电机更换后未重新设置参数，可能导致误判）。
3. 驱动器或电机硬件故障
现象：空载运行（无刀具）时仍触发过载报警，或电机运行时温度异常升高（超过70℃）。
维修操作：
电流检测：用钳形表测量电机运行电流（空载/负载状态），对比驱动器显示电流值。若实际电流正常但驱动器报过载，可能是驱动器内部电流采样电路故障（如采样电阻损坏、放大器漂移）。
散热检查：观察驱动器散热风扇是否停转（或风道堵塞），散热片是否积灰严重（影响散热效率）。清理风扇与散热片，确保进风通畅；若风扇损坏，需更换同规格风扇。
核心元件检测：若怀疑驱动器内部故障（如IGBT模块、控制芯片），需用万用表测量关键点电压（如驱动信号输出端），或联系厂家用专业设备检测（如IGBT导通压降测试）。
三、验证与预防
维修后测试：在刀库正常负载下运行换刀动作，观察驱动器是否不再报警，电机电流稳定（无异常波动）。长期预防：定期清理导轨与丝杆（每周润滑一次）、避免超载使用刀库、每季度检查散热系统（清理风扇灰尘），并确保驱动器参数与实际负载匹配。
