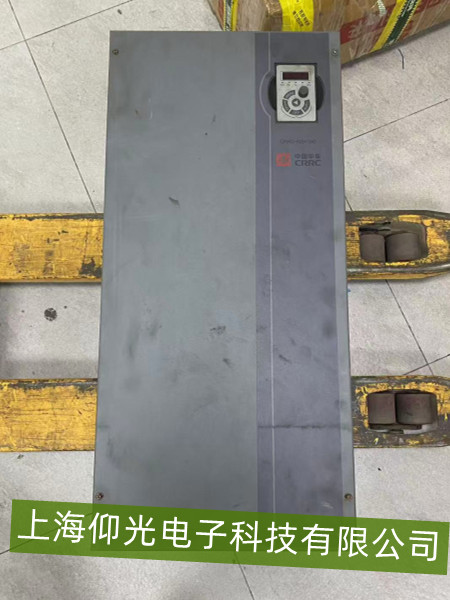

中车牵引变流器“接地故障”维修指南

中车牵引变流器报“接地故障”时，意味着变流器系统中存在非正常接地情况，可能影响设备正常运行甚至引发安全事故。以下是维修指南。

一、故障原因分析
1. 内部电路元件故障

变流器内部的功率模块、电容器、电阻等元件可能因长时间使用、过热、过电压等原因损坏，导致绝缘性能下降，从而引发接地故障。例如，功率模块的绝缘层破损，使内部电路与外壳导通。

2. 连接线路问题

变流器与外部设备连接的电缆、接线端子等可能出现破损、老化、松动等情况，导致线路与地之间形成异常连接。比如，电缆绝缘层被尖锐物体划破，或者接线端子因振动而松动，使导线与设备外壳接触。

3. 外部干扰

变流器工作环境中的电磁干扰、静电等可能影响其正常运行，导致接地故障误报。此外，外部接地系统异常，如接地电阻过大、接地线路断路等，也可能引发故障。

二、维修步骤
1. 初步检查

断开变流器电源，确保安全。检查变流器外观，查看是否有明显的烧焦、破损痕迹，特别是功率模块、电容器等关键部位。同时，检查连接线路，看是否有松动、破损、老化等情况，如有则进行紧固或更换。

2. 绝缘检测

使用绝缘电阻测试仪检测变流器内部电路与外壳之间的绝缘电阻。正常情况下，绝缘电阻值应符合变流器的技术要求（一般应大于规定值，如几兆欧）。若绝缘电阻值过低，则说明存在接地故障点，需进一步排查。

3. 故障点定位

通过逐步断开变流器内部的各个电路分支，测量各分支的绝缘电阻，定位故障点所在的电路部分。对于复杂的变流器，可能需要使用专业的检测设备和方法，如示波器、信号发生器等，辅助故障诊断。

4. 故障修复

找到故障点后，根据具体情况进行修复。如果是元件损坏，更换同型号的元件；如果是连接线路问题，修复或更换线路；如果是外部接地系统异常，检查并修复接地线路，确保接地电阻符合要求。

5. 测试验证
修复后，重新接通变流器电源，进行空载和负载测试，检查变流器是否正常运行，接地故障是否消除。同时，监测变流器的各项运行参数，确保其稳定可靠。
