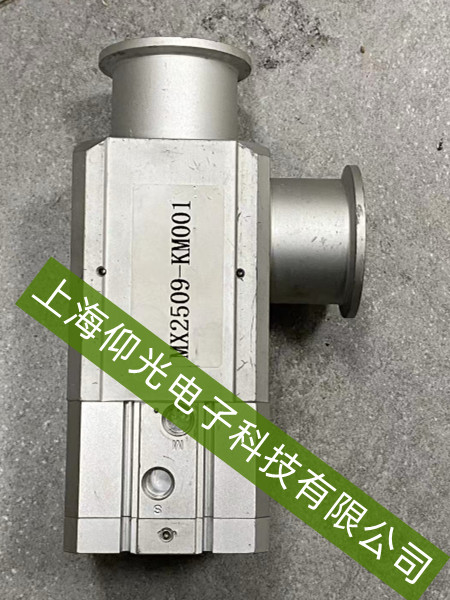

真空阀响应迟缓（电磁线圈断路）维修步骤
真空阀响应迟缓若由电磁线圈断路导致，会出现阀门无法按指令及时开启/关闭（如延迟数秒甚至不动作）、控制信号无反馈等问题，直接影响真空系统的稳定运行。以下是针对电磁线圈断路故障的系统化修复步骤：
一、故障原因确认
电磁线圈断路是真空阀响应迟缓的常见诱因，表现为：
控制信号正常但阀门无动作：上位机（如PLC）发出开/关指令后，阀门无响应，或动作延迟显著（正常响应时间通常＜1秒）。
线圈发热异常：通电后线圈局部过热（甚至冒烟），但阀门未动作，说明电流无法形成闭合回路。
万用表检测：用万用表电阻档测量线圈两端电阻（参考阀门说明书标称值，如24V线圈通常为10~100Ω），若显示“∞”（无穷大）或远高于标称值，则确认断路。
二、维修步骤
1. 安全断电与初步检查
切断电源：先断开真空阀控制回路的电源（包括24V/220V等供电），并验电确认无残余电压，避免触电风险。
外观检查：拆开阀门接线盒或控制模块，检查电磁线圈的接线端子（如插头、端子排）是否松动、氧化或烧蚀，导线是否有破损、断裂；同时观察线圈外观是否有烧焦痕迹、绝缘层开裂。
2. 线圈断路点定位
电阻测量：用万用表（2kΩ档）测量线圈两端的电阻值：
若电阻为“∞”，说明线圈完全断路（可能内部导线断裂或引出线脱焊）；
若电阻远高于标称值（如标称50Ω，实测200Ω），可能是局部断路或接触不良。
分段排查：若线圈为多股线绕制或带引出线，可逐段测量（如测量线圈与接线端子的连接点电阻），定位具体断路位置（常见于线圈引出线与端子焊接处、线圈绕组内部）。
3. 断路修复
接线端子修复：若断路点在接线端子（如插头松动、氧化），重新插拔并拧紧端子，用砂纸打磨氧化层后涂抹导电膏；若导线断裂，重新压接或焊接（确保焊点牢固）。
线圈引出线修复：若断路发生在线圈引出线（如靠近线圈本体的焊接点脱焊），用烙铁重新焊接（注意选用低温焊锡，避免损伤线圈绝缘层），并包裹绝缘胶带（如聚酰亚胺胶带）防止短路。
线圈绕组内部断路：若万用表测量显示线圈本体断路（非接线端问题），且无专业绕线设备，通常需更换同规格电磁线圈（参考阀门型号匹配线圈电压、功率、电阻值）。
4. 绝缘与可靠性检查
绝缘测试：修复后，用500V兆欧表测量线圈与阀门金属外壳（接地端）的绝缘电阻，正常应≥1MΩ（若＜0.5MΩ，说明绝缘受损，需进一步处理）。
控制回路验证：恢复供电前，检查控制信号线（如PLC输出至电磁线圈的线路）是否正常，确保无短路或干扰。
5. 功能测试
通电后，通过上位机发送开/关指令，观察阀门响应时间（应恢复至正常范围，如≤1秒）；用万用表监测线圈通电时电流（参考说明书标称值，如24V线圈电流约0.1~0.5A），确认无异常发热或过流。
