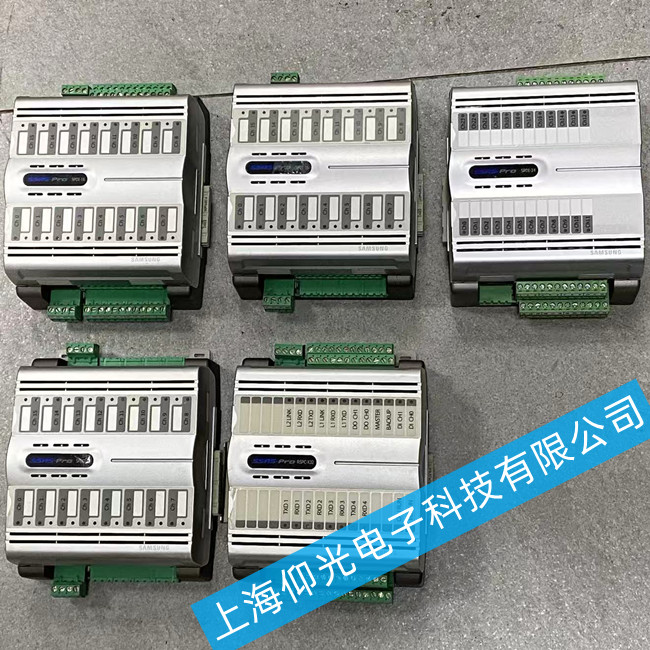

三星检测报警模块维修SPDI-24无输出常见故障维修
一、 故障现象描述
核心现象：在满足触发条件时（如传感器检测到物体），SPDI-24模块的指定输出通道指示灯不亮，对应的输出端（晶体管输出）没有正常的24VDC信号，导致后续设备（如PLC、报警器、电磁阀）无法动作。
具体表现：
输出指示灯（OUT LED）常灭或不亮。
用万用表测量输出端Y（如Y0, Y1）与公共端COM之间，无电压输出或电压异常。
尽管输入指示灯（IN LED）显示信号已正常输入，但输出无响应。
好的，这是一篇关于“三星检测报警模块SPDI-24无输出常见故障维修”的技术文章。文章结构清晰，从现象到原因，再到解决方案，旨在为维修工程师提供实用的指导。
三星检测报警模块常见故障原因及维修方法
第一步：排除外部因素（占60%以上的故障）
电源问题
原因：模块的供电电压（通常是24VDC）未接入、电压过低、极性接反或电源本身故障。
排查：
用万用表测量模块的电源输入端（+24V和0V），确认电压在额定范围内（如22-26VDC）。
检查电源线是否松动、脱落。
解决：确保电源正常、接线正确牢固。
接线问题
原因：输出负载的接线错误或接触不良。
排查：
检查输出线（Y线）是否正确连接到负载。
检查公共端（COM）线是否接好。对于NPN（漏型）输出，COM需接正极；对于PNP（源型）输出，COM需接负极。请务必参照模块手册的接线图。
检查线缆是否有断线、螺丝是否有松动。
解决：对照官方手册，重新正确接线并紧固。
