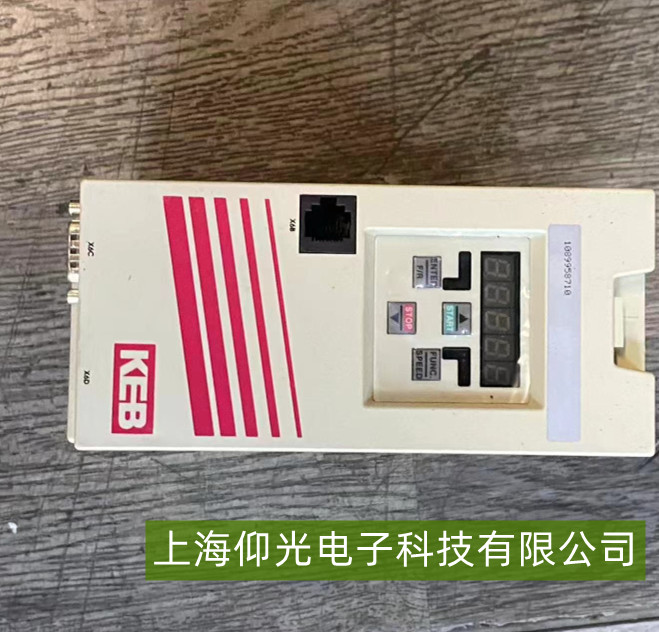

KEB变频器无显示故障维修分析
KEB变频器无显示故障通常与电源系统、显示单元硬件或软件系统异常相关，需通过系统性排查定位故障根源。以下从核心成因、维修方案及预防措施三方面展开分析：
一、核心成因分析
电源系统故障
主电路供电异常：输入电压低于额定值15%（如380V系统降至320V以下）时，开关电源可能无法启动。三相电压不平衡度超过5%也会导致保护动作。
直流母线电容失效：电解电容ESR值增大时，储能能力下降，表现为面板无反应但散热风扇运转。红外热像仪可检测到异常电容表面温度比正常值高20℃以上。
开关电源模块故障：PWM控制芯片（如UC3844）或反馈光耦（PC817）损坏时，输出电压波动剧烈，+5V输出端电压可能降至3V以下。
显示单元硬件故障
排线接触不良：FPC柔性线路板在振动环境下易氧化，导致显示排线端子松动。某纺织厂统计显示，28%的面板故障源于此问题。
背光驱动电路异常：LED背光系统工作电流通常为20-40mA，升压芯片损坏时屏幕内容不可见。
MCU主板故障：STM32系列控制器复位电路中的0.1μF电容漏电，会导致芯片持续复位，NRST引脚电压异常（正常应为3.3V）。
软件系统故障
固件崩溃：频繁参数修改可能引发内存溢出。例如，安川GA700变频器在连续修改PID参数30次后出现“死机”。
EEPROM数据损坏：参数存储芯片位翻转时，启动自检失败，SDA数据线会持续输出FF十六进制码。
二、维修方案实施
电源系统修复
使用万用表测量主回路端子电压，确认三相平衡度偏差不超过5%。若C相电压骤降至290V以下，需检查电网质量。
通过红外热像仪检测直流母线电容温度，异常时更换1000μF以上电解电容。
对开关电源模块进行代换测试，修复反馈光耦或PWM芯片虚焊问题。
显示单元硬件更换
使用防静电镊子调整ZIF连接器锁扣机构，必要时用电子清洁剂处理触点，解决排线接触不良。
更换背光驱动芯片或LED灯条，恢复屏幕显示功能。
对MCU主板进行复位电路检修，更换漏电电容并重写固件。
软件系统恢复
通过USB接口强制刷机，修复固件崩溃问题。
使用逻辑分析仪捕捉主板与面板的SPI通信数据，对比正常设备波形诊断EEPROM故障。
增设0.1Hz脉冲测试点，验证看门狗喂狗信号是否正常。
三、预防措施强化
环境控制：确保工作温度在-10℃~50℃范围内，湿度低于85%，避免冷凝水短路。
定期维护：每2000运行小时检测电源模块电容ESR值（标准应<0.5Ω），清理显示接口氧化层。
软件管理：升级固件前进行checksum校验，避免非官方修改包引发兼容性问题。
防护升级：对关键生产线配置HMI远程监控模块，实时传输面板数据至中控系统，实现故障预判。
