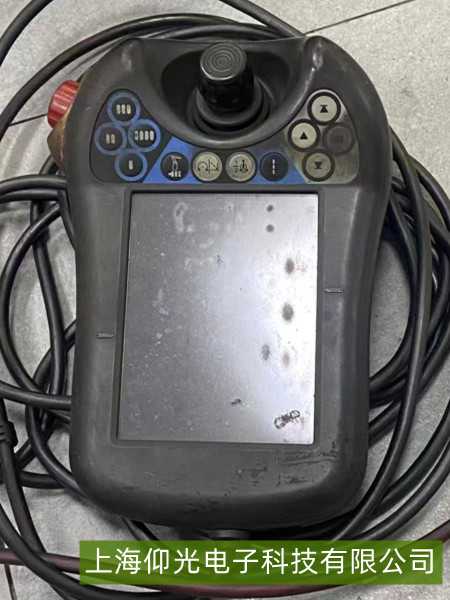

ABB机器人示教器DSQC679按键与触摸杆故障维修
一、按键故障核心成因与维修方案
按键卡滞或无响应
成因：频繁使用导致按键机制磨损，或内部电路因氧化、尘土积累出现接触不良。
维修方案：
清洁与触点修复：拆解示教器外壳，使用酒精棉片清洁按键触点，去除氧化层。
按键模块更换：若触点严重磨损，需更换原厂按键面板，确保与主板兼容性。
电路检测：用万用表测量按键信号线阻抗，确认无断路或短路。
按键误触发或逻辑错误
成因：程序代码错误或系统固件冲突导致按键功能异常。
维修方案：
固件回滚：通过Fluke SmartView软件重新烧录官方固件，避免第三方修改版。
程序调试：检查机器人控制系统错误提示，修正程序逻辑错误。
二、触摸杆（操纵杆）故障核心成因与维修方案
操纵杆偏移或响应迟钝
成因：内部机械结构卡阻，或校准参数丢失导致控制精度下降。
维修方案：
校准重置：按住示教器快捷键和停止键启动校准画面，按系统指引完成操纵杆归零校准。
机械部件更换：若校准后仍偏移，需更换操纵杆模块，并在恒温无尘室操作以防止静电损伤。
供电测试：用示波器检测操纵杆供电波形，波动超过5%需更换LDO稳压器。
操纵杆完全失灵
成因：主板与操纵杆连接线断裂，或FPGA芯片虚焊导致信号中断。
维修方案：
排线检测：检查FPC排线阻抗，正常值应<1Ω，若断裂需用显微镜定位断点并重新压接。
芯片焊接修复：对虚焊的BGA芯片采用红外再流焊工艺，严格遵循芯片数据手册温度曲线。
三、系统性排查与预防措施
环境预检：确保示教器工作温度在-10℃~50℃范围内，避免阳光直射或强电磁干扰。
硬件诊断：定期检查按键与触摸杆连接线，防止因运输震动导致接触不良。
软件维护：执行“恢复出厂设置”清除异常配置，避免非官方升级包引发兼容性问题。
防护强化：维修后加强设备防尘、防潮处理，延长示教器使用寿命。
