富士触摸屏维修V9120ISD黑屏故障维修-免费检测
一、故障现象描述：从“看似简单”到“隐藏复杂”

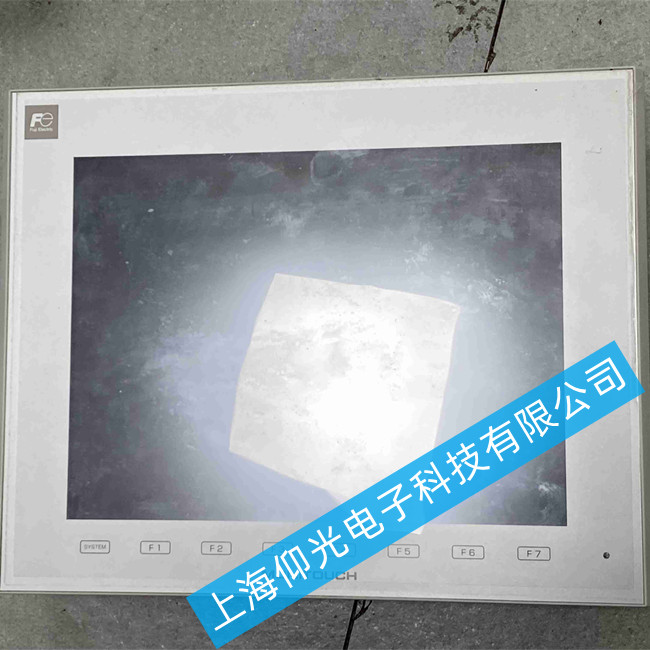

用户反馈：一台搭载V9120ISD触摸屏的设备，上电后电源指示灯（通常为绿色）正常亮起，但屏幕完全黑屏（无任何显示内容，包括背光），触摸操作无响应；重启设备多次无效，怀疑触摸屏硬件损坏。
初步观察：黑屏故障可能由多种原因引发，需区分是“电源供电异常”“液晶驱动电路故障”“背光组件损坏”还是“主控芯片/存储模块异常”。直接判断为“屏幕坏了”可能忽略更隐蔽的问题（如电源模块虚焊、电容老化）。
二、维修前的基础排查：快速定位故障范围
在拆机前，建议先通过以下步骤缩小问题范围，避免盲目维修：
1. 检查外部供电与连接
电源输入：确认设备供电电压是否符合V9120ISD规格（通常为DC 24V±10%，具体以铭牌为准）。用万用表测量触摸屏电源接口电压，若电压不稳定（如波动大、低于21V），可能是设备电源模块问题，需优先排查外部供电。
接口与线缆：检查触摸屏与PLC/主机的通讯线（如RS485/以太网）及电源线是否松动、氧化或破损。虽然黑屏通常与通讯线无关，但接触不良可能导致初始化失败（部分型号会表现为“暗屏”）。
2. 观察指示灯状态（关键！）
V9120ISD的电源指示灯（绿色）正常亮起，说明主电源电路基本正常；但需额外关注：
背光控制信号（若有独立指示灯）：部分型号通过LED指示背光状态（如橙色灯亮表示背光驱动正常），若该灯不亮，可能指向背光驱动电路故障。
复位后反应：长按电源键10秒强制复位，观察屏幕是否有短暂闪烁（如出现品牌LOGO或白屏），若有则可能是系统软件卡死或存储异常；若始终黑屏，则硬件故障概率更高。
富士触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
