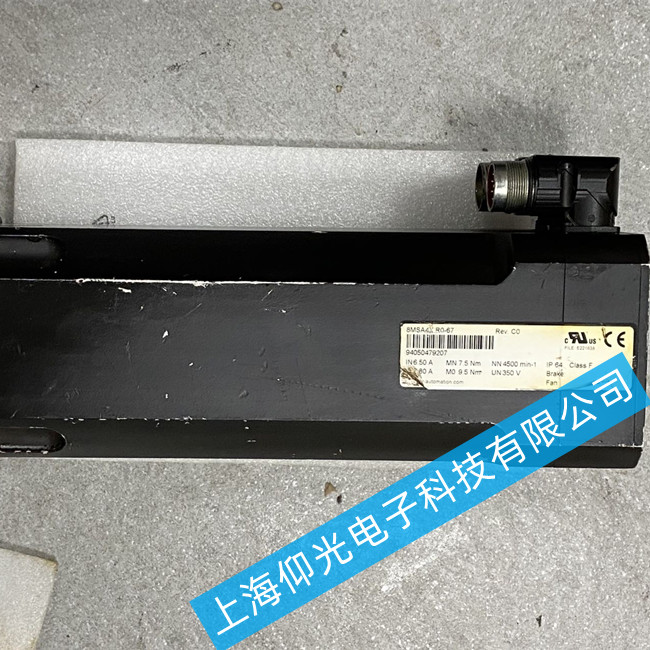

贝加莱伺服电机维修8MSA4XR0-67编码器故障维修方法
一、贝加莱电机常见编码器故障类型
1. 电气类故障
信号丢失或不稳定：表现为编码器信号忽强忽弱或完全无信号输出
电气干扰：高频噪声导致信号失真，常见于长电缆或屏蔽不良情况
电源问题：编码器供电电压异常(通常为+5V或+12V)
线缆损坏：连接线缆断路、短路或绝缘层破损
2. 机械类故障
码盘污染：灰尘、油污等污染物附着在光学/磁性码盘表面
机械损伤：码盘破裂、轴弯曲或轴承损坏导致径向/轴向跳动
安装问题：编码器与电机轴不对中或安装过紧/过松
磨损：长期使用导致的机械部件自然磨损
3. 磁性/光学元件故障
磁极退磁：磁性编码器的磁极强度下降
光学元件老化：LED光源亮度不足或光电探测器灵敏度下降
刻线损坏：编码器码盘上的精密刻线受损
二、故障诊断方法
1. 初步观察与初步测试
视觉检查：拆开编码器护盖(如可能)，检查是否有明显物理损伤、污染或烧蚀痕迹
清洁检查：使用无绒布和适当清洁剂清除码盘和透镜上的污染物
电缆检查：检查连接器是否松动、氧化，线缆是否有压痕、断裂或磨损
2. 伺服驱动器报警分析
贝加莱伺服驱动器通常会显示特定故障代码，常见与编码器相关的报警包括：
编码器信号错误：信号幅值不足、信号丢失或尾随误差过大
位置偏差过大：反馈与指令位置严重不符
编码器通信故障：对于数字总线式编码器(如EnDat, BiSS)
过热警告：编码器内部温度过高
3. 诊断工具使用
示波器检测：测量编码器原始信号波形(如A/B/Z相)，评估信号质量
万用表测试：检查编码器供电电压是否符合规格要求
贝加莱诊断软件：使用Automation Studio等工具进行深入诊断
三、常见故障维修方案
1. 信号不稳定/丢失的维修
检查连接器：重新插拔连接器，必要时更换损坏的接插件
电缆检查与更换：确认电缆无损伤，必要时代换已知良好的电缆测试
屏蔽处理：确保电缆屏蔽层正确接地，避免电气干扰
终端电阻检查：长电缆应用需确认终端电阻配置正确
2. 编码器污染或轻微机械问题的维修
专业清洁：使用抗静电材料和专业清洁剂清洁光学元件
机械调整：矫正轴对中，调整安装预紧力
密封件更换：更换损坏的密封圈防止污染物进入
注意：对于精密光学编码器，非专业人员不建议自行拆解，内部镜片对准要求极高
3. 电气故障维修
电源调整：确保编码器获得正确的供电电压
信号放大：对于允许的编码器类型，可考虑使用信号放大器
元件更换：更换故障的LED光源、光电探测器或电子元件
贝加莱伺服电机维修故障：磁铁爆钢、磁铁脱落、倍福电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
