索伦森直流电源维修SGA160X63D-0AAA无输出故障维修
一、 故障设备与现象描述

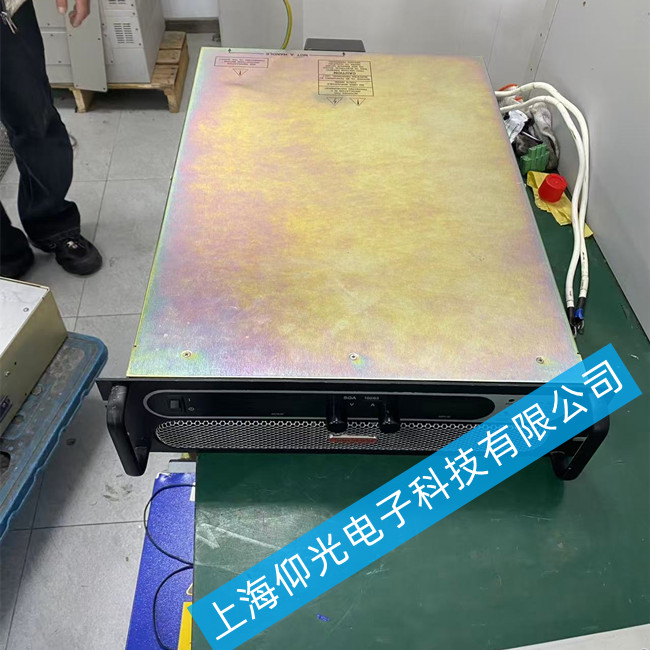

设备型号：Sorensen SGA160X63D-0AAA
设备参数：额定输出 63V / 16A，最大功率1008W。
故障现象：
前端：接通交流输入电源后，设备前面板电源指示灯（POWER）可以正常点亮。
操作：按下“输出使能（Output On/Off）”按钮，对应的输出指示灯不亮或瞬间熄灭。
后端：无论通过前面板设置何种电压电流值，输出端子始终测量不到任何直流电压（0V）。
其他：设备无冒烟、异响，但有时能听到内部继电器在启动时发出轻微的“咔嗒”声，随后恢复静默。
二、 初步分析与检修思路
根据“前端指示灯亮但无输出”的现象，可以初步判断故障范围主要集中在主电源的次级回路及控制保护电路。指示灯能亮，说明交流输入滤波、整流桥和PFC（功率因数校正）电路之前的初级部分基本工作正常，问题可能出在：
次级主功率回路：同步整流管、输出滤波电感/电容等。
PWM控制与驱动电路：负责驱动功率开关管的PWM芯片及其外围电路。
输出使能与控制电路：前面板信号到主板的控制链路。
保护电路：过压（OVP）、过流（OCP）、过温（OTP）等保护电路误动作，锁死了电源输出。
三、 详细检修步骤
第一步：安全准备与静态检查
断电放电：确保设备完全断电，并使用放电器对高压母线电容进行充分放电，确保维修安全。
开箱目检：打开机箱，仔细观察内部元器件。重点检查有无明显的烧毁痕迹、电容鼓包、炸裂的功率管、虚焊或PCB板烧焦的痕迹。经检查，本机未见明显异常。
关键点阻值测量：使用万用表电阻档，在断电情况下测量关键点对地阻值，快速判断短路点。
交流输入端：测量无短路。
直流高压母线（~400V DC）：测量无短路，说明PFC开关管、主变换开关管正常。
直流输出端：测量输出端子正负极间阻值，未发现短路。这初步排除了次级同步整流管直接击穿或输出严重短路的情况。
第二步：动态上电检测（注意高压危险！）
在确保安全的前提下，接通交流电，进行关键点电压测量。
