故障判断1

• 外观检查：查看逆变模块的外观有无炸开、端子与相连印制板是否有烧蚀痕迹。
• 万用表检测：用万用表检查逆变功率模块的 C - E、G - C、G - E 是否已导通，或测量 P 对 U、V、W 和 N 对 U、V、W 电阻是否不一致，以及各驱动功率器件控制极对 U、V、W、P、N 的电阻是否有不一致，以此判断哪一功率器件损坏。

损坏原因查找1

• 负载问题：检查外部负载是否有严重过电流、不平衡，电动机某相绕组对地短路、内部短路，负载机械是否卡住，相间是否击穿，输出电线是否有短路或对地短路等情况。
• 电容问题：查看负载上是否接了电容，或因布线不当对地电容太大，使功率管有冲击电流。另外，滤波电容若日久老化，容量减少或内部电感变大，对母线的过压吸收能力会下降，造成母线上过电压太高而损坏 IGBT。
• 电压问题：确认用户电网电压是否太高，或有较强的瞬间过电压，造成过电压损坏。同时检查机内功率开关管的过电压吸收电路是否有损坏，造成不能有效吸收过电压而使 IGBT 损坏。
• 其他问题：检查 IGBT 或 IPM 功率器件的前级光电隔离器件是否因击穿导致功率器件也击穿，或因在印制板隔离器件部位有尘埃、潮湿造成打火击穿，导致 IGBT、IPM 损坏。此外，不适当的操作，或产品设计软件中有缺陷，在干扰和开机、关机等不稳定情况下也可能引起上下两功率开关器件瞬间同时导通，从而损坏逆变模块。

维修步骤

• 更换逆变模块：先查到损坏的根本原因，并消除再次损坏的可能后，再更换逆变模块。选择与原模块型号、参数相同的新模块。注意 IGBT 要避免静电损坏，在装配焊接中，要把要修理的机器、IGBT 模块、电烙铁、人、操作工作台垫板等全部用导线连接起来，使得在同一电场电位下进行操作，全部连接的公共点如能接地更好1。
• 安装散热装置：功率模块与散热器之间需涂导热硅脂，保证涂层厚度 0.1 - 0.25mm，接触面 80% 以上，紧固力矩按紧固螺钉大小施加（M4 为 13kg・cm，M5 为 17kg・cm，M6 为 22kg・cm），以确保模块散热良好1。
• 检查电气连接：机器拆开时，要对被拆件、线头、零件做好标记。再装配时处理好原装配上的各类技术措施，不得简化、省略。例如，输入的双绞线、各电极连接的电阻阻值、绝缘件、吸收板或吸收电容都要维持原样；要对作了修焊的驱动印制板进行清洁和防止爬电的涂漆处理，以及保证绝缘可靠，更不要少装和错装零部件1。
• 测试与调试2：在变频器的直流主回路里串入一电阻，电阻阻值为 1 - 2kΩ，功率 50W 以上，由于电阻的限流作用，即使故障开机也不会损坏模块。空载时流过电阻的电流小，压降也小，可做空载检查。一般只要空载运行正常，去掉电阻大都会正常。



维修注意事项1

• 并联模块要求型号、编号一致，在编号无法一致时，要确保被并联的全部模块性能相同。
• 对因炸机造成铜件的缺损，要把毛刺修圆砂光，避免因过电压发生尖端放电而再次损坏。

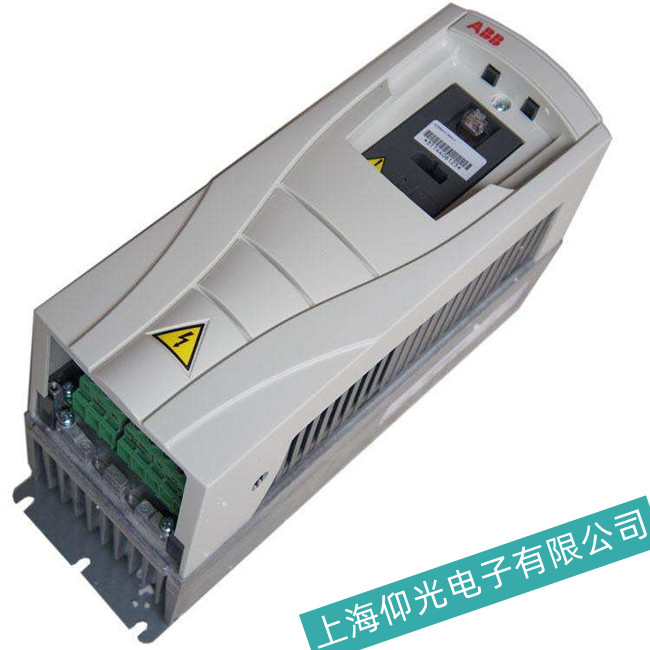

  上海仰光电子维修ABB变频器ACS510-01-246A-4常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
