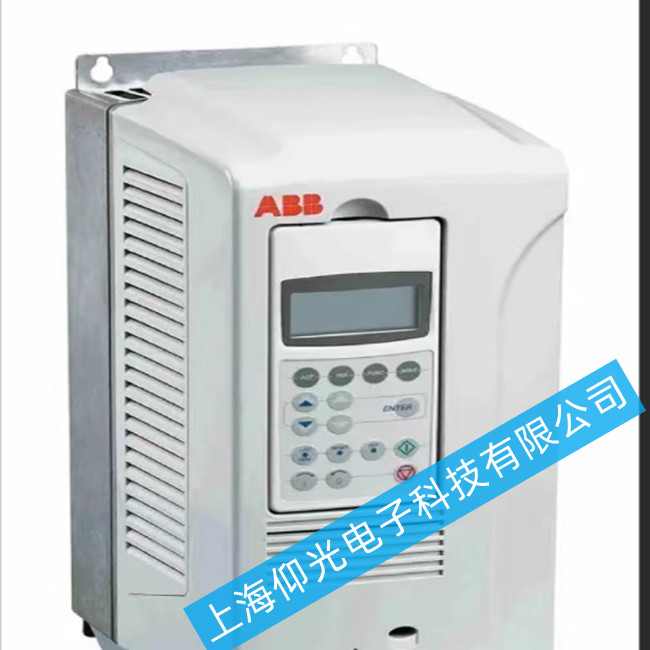

ABB变频器ACS550出现过热故障时，需从散热系统、负载工况、电气参数及环境适配性四个维度进行系统性排查与修复。以下为具体维修步骤及技术要点：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、散热系统检查与维护
检测风扇转速：使用测速仪确认实际转速是否低于额定值（如3000±10% RPM），异常时需更换风扇或驱动模块。
轴承润滑：对风扇轴承加注耐高温润滑脂（如Shell Alvania RL3），降低机械摩擦损耗。
叶轮清洁：使用高压气枪清除叶轮积尘，避免风道阻塞导致散热效率下降。
散热器清洗：采用中性清洗剂（如Electrolube HCS）浸泡后，配合软毛刷清理散热片间隙。
导热硅脂更新：清除原硅脂层，均匀涂抹导热系数≥5W/m·K的硅脂（如Arctic MX-6），确保IGBT模块与散热器热阻≤0.1℃/W。
风道密封性：检查进风口滤网（HEPA等级≥H13）及出风口百叶窗，破损时需更换。
二、负载与运行参数优化
动态负载率监测：通过DriveWindow软件记录运行电流曲线，若负载率持续＞90%，需降额使用或增配变频器容量。
惯性匹配：计算负载惯量比（JL/JM），当比值＞5时，需延长加减速时间（参数2202/2205）。
载波频率调整：降低开关频率（参数1601）至4kHz，平衡EMI与发热（每降低1kHz，IGBT损耗降低约8%）。
直流制动优化：禁用不必要的直流制动功能（参数2007），减少制动电阻发热。
过载保护设定：根据电机额定电流调整过载阈值（参数3001），建议设置为120%额定电流。
三、电气系统检测与修复
IGBT模块测试：使用示波器监测U、V、W相输出波形，畸变率＞5%时需更换模块。
直流母线电压校准：测量P+与N-间电压，偏差＞5%时调整参数1103（直流母线电压基准）。
霍尔传感器校验：通过参数1304/1305校准电流检测精度，误差＞1%时更换传感器。
温度传感器校准：对比参数组3501（IGBT温度）与红外测温仪数据，误差＞±5℃时更换NTC传感器。
电源板检测：测量+24V、+15V、-15V辅助电源纹波（要求＜50mV），异常时更换滤波电容（如1000μF/35V电解电容）。
通信干扰排查：检查CAN总线终端电阻（120Ω）是否匹配，屏蔽层单端接地。
四、环境与安装条件改善
温度监控：安装环境温度传感器，确保温度≤40℃（每升高10℃，寿命减半）。
湿度调节：维持湿度在30%~85%RH，避免冷凝水导致绝缘失效。
防尘措施：加装IP54防护罩，定期更换滤棉（每季度）。
间距要求：保持前后左右≥100mm通风空间，顶部≥200mm。
垂直安装：确保变频器垂直度误差＜±5°，避免内部油脂泄漏。
接地电阻：测量接地端子电阻≤100mΩ，必要时增设接地铜排。
五、预防性维护建议
定期巡检：每季度执行散热系统清洁、参数备份及负载测试。
备件管理：储备关键备件（如风扇、IGBT模块、控制板），缩短停机时间。
升级改造：对老旧设备加装远程监控模块（如ABB Ability），实现预测性维护。
