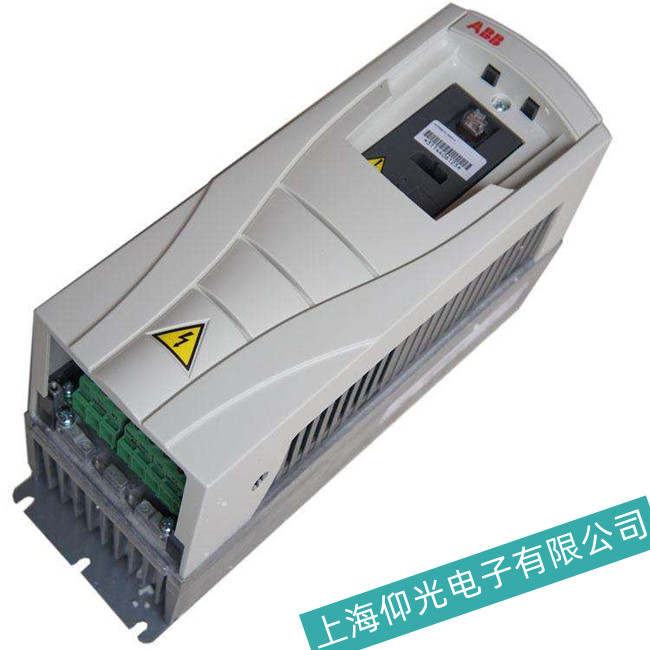

以下是 ABB 变频器 ACS510 - 01 - 246A - 4 整流模块损坏故障的一般维修方法：
-
安全措施：在进行维修前，务必切断变频器的电源，并确保在维修过程中电源不会意外接通。同时，要注意释放变频器内部的残留电荷，以防止触电危险。
-
工具和材料：准备好必要的工具，如万用表、示波器、电烙铁、螺丝刀、扳手等，以及可能需要更换的整流模块、散热硅脂、绝缘胶带等材料。
-
外观检查：查看整流模块的外观是否有明显的损坏迹象，如烧焦、变色、鼓包、裂纹等。检查模块的引脚是否有松动、氧化或腐蚀的情况。
-
万用表检测：使用万用表的电阻档，分别测量整流模块的输入和输出引脚之间的电阻值。对于正常的整流模块，正向电阻应该较小，反向电阻应该很大。如果测量结果显示正反向电阻都很小或很大，或者与正常模块的阻值相差较大，则说明整流模块可能已经损坏。
-
示波器检测：如果有条件，可以使用示波器来检测整流模块的输入和输出波形。在正常情况下，输入波形应为交流电，输出波形应为脉动直流电。如果输出波形异常，如波形缺失、畸变或幅度异常等，也可能表明整流模块存在故障。
-
拆卸损坏的整流模块：在确认整流模块损坏后，需要将其从变频器中拆卸下来。首先，松开固定整流模块的螺丝或夹具，然后小心地拔出模块的引脚或断开连接的电线。注意在拆卸过程中不要损坏周围的电路和元件。
-
更换整流模块：选择与原整流模块型号相同的新模块进行更换。将新模块正确地插入或连接到原来的位置，并拧紧螺丝或固定好夹具。确保模块安装牢固，引脚接触良好。
-
安装散热装置：整流模块在工作时会产生热量，需要安装散热装置以保证其正常运行。在安装散热片或散热风扇时，要注意与整流模块之间的接触良好，并涂抹适量的散热硅脂，以提高散热效果。
-
电气连接检查：在安装好整流模块和散热装置后，仔细检查所有的电气连接是否正确、牢固。确保没有松动、短路或接触不良的情况。
-
测试与调试：在通电测试之前，再次检查变频器的其他部分是否正常，如电容、电阻、IGBT 等元件。然后，接通电源，使用万用表或示波器检测整流模块的输出电压和波形是否正常。如果输出正常，可以进一步对变频器进行带载调试，观察其运行是否稳定，各项参数是否在正常范围内。
-
静电防护：在操作整流模块和其他电子元件时，要注意防止静电对元件造成损坏。可以佩戴静电手环或采取其他静电防护措施。
-
焊接技术：如果需要进行焊接操作，要掌握正确的焊接技术，避免虚焊、短路等问题。焊接时间不宜过长，以免损坏元件。
-
参数设置：在维修完成后，要确保变频器的参数设置正确。如果不确定参数的具体值，可以参考变频器的说明书或之前的记录进行设置。
-
专业维修：如果对变频器的维修不熟悉或没有相关经验，建议寻求专业的维修人员或联系 ABB 官方售后服务进行维修，以确保维修质量和安全。
以上维修方法仅供参考，实际维修过程中可能会因具体故障情况和变频器的内部结构而有所不同
上海仰光电子维修ABB变频器ACS510-01-246A-4常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
