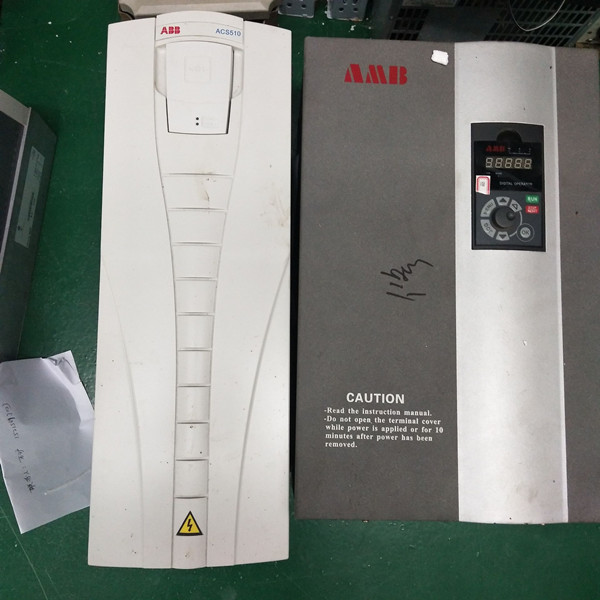

（ACS510系列变频器）显示4号短路故障维修案例 ABB变频器上海维修
BB变频器故障代码:0006
原因：由于电源缺相、熔断器烧损、整流桥内部故障或者电源电压太低，造成中间电路直流电压太低。200 V 变频器中间电路直流电压欠压跳闸值是162 V， 400 V 变频器中间电路直流电压欠压跳闸措施：值是308 V。
检查欠压控制器 。
检查电源和熔断器。
ABB变频器故障代码:0007
原因：模拟输入 AI1 低于由参数3021，AI1 FAULT LIMIT 定义的限值。
措施：检查故障功能的参数设置。
检查模拟控制信号电压等级是否正确。
检查接线。
ABB变频器故障代码:0008
原因：模拟输入 AI2 低于由参数3022。AI2 FAULT LIMIT 定义的限值。
措施：检查故障功能的参数设置。
检查模拟控制信号电压等级是否正确。
检查接线。
ABB变频器故障代码:0009
原因：1、电机过温，原因可能是过载、电机功率太小、冷却不足或者起动数据错误。2、电机温度测量值已经超过了由参数3504 FAULT LIMIT 定义的故障限值。
原因1解决方法：检查电机额定参数、负载和冷却。
检查起动数据。
检查故障功能参数设置。不锈钢门
原因2解决方法：
检查故障限值。
检查通过参数(3501 SENSOR TYPE) 设置的传感器的型号。
让电机冷却。保证电机冷却系统正常：检查冷却风机、清洁冷却表面等。
变频器启/停控制回路常见故障的分析
变频器控制回路一般分就地和远方，所谓的就地操作就是控制变频调速电机启/停由变频器自带的控制功能来实现，不要通过接触器实现启/停。这一部分主要靠变频器内部来实现，因此这里不做分析。另一部分是远方操作，远方操作又可以分为变频器柜面操作和上位机远程操作。变频器柜面操作不能实现变频器的启/停时，首先要检查变频器柜面的启/停按钮，按钮的故障比较多一点，其次就是对柜内的端子排接线和继电器进行检查；如果是上位机不能实现远程操作时，应在端子排上找出实现上位机远程启/停操作的端子，将其短接。如果短接后变频器能够实现启/停，则说明上位机或者连接上位机与变频器柜之间的电缆故障，要逐步检查排出；否则就要对柜内的端子排接线和继电器进行检查，以实现变频器的远程操作。
ABB变频器维修：ACS150系列、ACS300系列 、ACS350系列、ACS400系列、 ACS500系列、ACS600系列 、 ACS800系列、ACS510系列、ACS550系列；
ABB变频器维修： ACS 800-04P系列直接转矩控制型变频器
ACS 800-04P-0260-3+P901 ACS 800-04P-0320-3+P901 ACS 800-04P-0400-3+P901
ACS 800-04P-0440-3+P901 ACS 800-04P-0490-3+P901 ACS 800-04P-0170-5+P901
ACS 800-04P-0210-5+P901 ACS 800-04P-0260-5+P901 ACS 800-04P-0320-5+P901
ACS 800-04P-0400-5+P901 ACS 800-04P-0440-5+P901 ACS 800-04P-0490-5+P901
ACS 800-04P-0550-5+P901 ACS 800-04P-0610-5+P901 ACS 800-04P-0140-7+P901
ACS 800-04P-0170-7+P901
