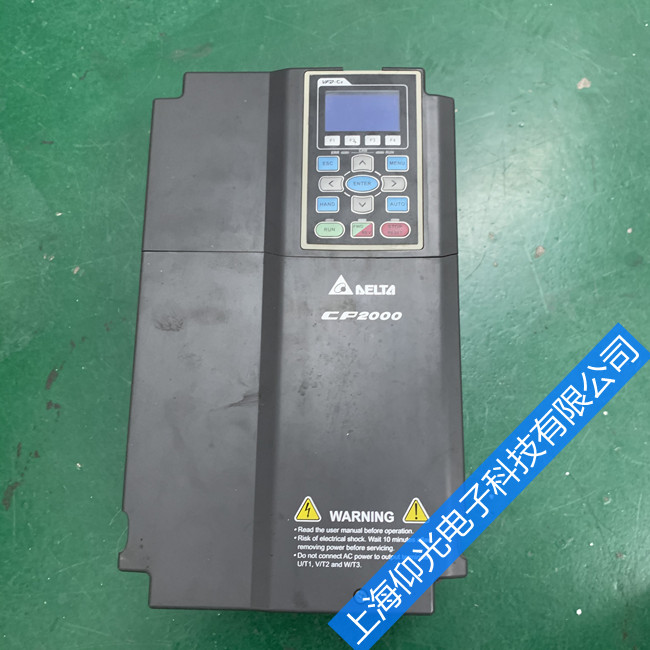

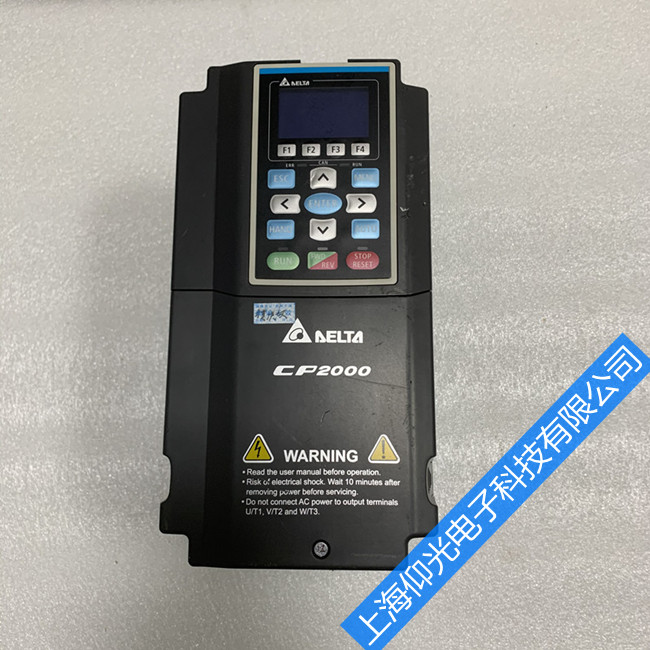

台达变频器显示cf3的故障维修处理方法，客户反映是该变频器上电就显示CF3故障。
检查过程：
检查变频器的整流模块、逆变模块，测试特性好。将变频器送电，显示CF3，按复位键无效。CF3故障解释：
1、直流侧电压侦测线路异常。
2、ISUM模拟/数字线路异常。
3、U相传感器线路异常。
4、W相传感器线路异常。
故障原因分析：
根据CF3故障解释，出现故障的原因可能有三种：
1、直流电压检测坏。
2、控制卡损坏。
3、U相、W相传感器损坏。
首先，检测第一种可能性。测试输入电压为380V,用通讯软件读变频器的直流电压，显示为540VDC，正常！排除直流电压检测故障原因。如果以上数据不正常，就可以判定是直流电压检测问题。
其次，检测控制卡状况。更换一块良好的控制卡，上电，还是显示“CF3”故障报警。说明原来的控制卡没问题。如果显示正常，设置参数，变频器开机运行正常，说明是原来的控制卡坏。需要做进一步的板卡线路检修。
最后，测试U/W相霍尔监测单元，这是台达变频器该故障损坏率比较高的地方。可以将霍尔元件拆下测试其输出电压，如果其超出正常的范围，就可以判定其损坏。
维修过程：
该变频器经上述检测过程发现是霍尔元件损坏，更换霍尔元件，安装后变频器送电显示正常。带电机运行，显示电流和实际测试电流一致，带负载到额定电流，变频器发热也正常，该变频器修复。（上海台达变频器维修）
