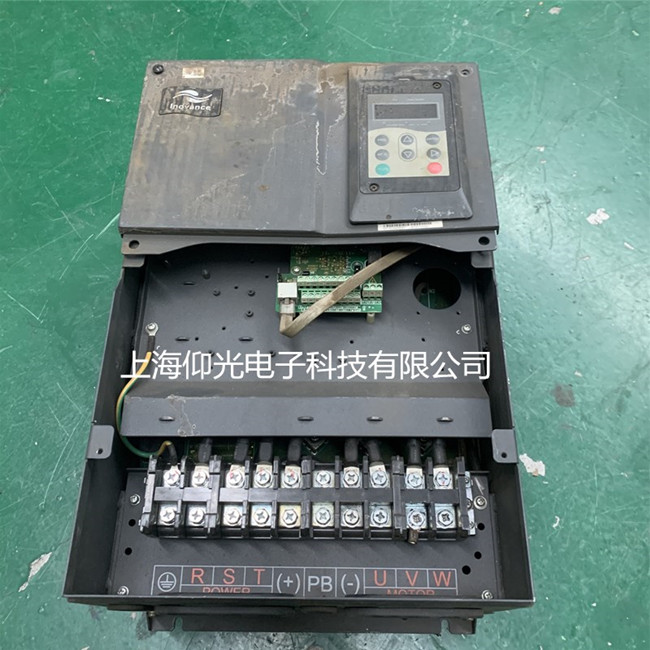

汇川MD500系列变频器是一款通用高性能电流矢量变频器，主要用于控制和调节三相交流异步电机的速度和转矩，是MD380 系列的技术升级产品。MD500 采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力、增加了用户可编程功能及后台监控软件，通讯总线功能，支持多种PG卡等，组合功能丰富强大，性能稳定。上海仰光电子提醒您，当汇川MD500变频器故障维修时可以参考以下方法进行排查，如果解决不了还是要找专业的维修工程师来检修。
故障信息解决方法：
(1)逆变单元保护Err01
故障原因排查:
1、变频器输出回路短路
2、电机和变频器接线过长
3、模块过热
4、变频器内部接线松动
5、主控板异常
6、驱动板异常
7、逆变模块异常
故障处理对策:
1、排除外围故障
2、加装电抗器或输出滤波器
3、检查风道是否堵塞、风扇是否正常工作并排除存在问题
4、插好所有连接线
5、寻求技术支持
(2)加速过电流Err02
故障原因排查:
1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数调谐
3、加速时间太短
4、手动转矩提升或V/F曲线不合适
5、电压偏低
6、对正在旋转的电机进行启动
7、加速过程中突加负载
8、变频器选型偏小
故障处理对策:
1、排除外围故障
2、进行电机参数调谐
3、增大加速时间
4、调整手动提升转矩或V/F曲线
5、将电压调至正常范围
6、选择转速追踪启动或等电机停止后再启动
7、取消突加负载
8、选用功率等级更大的变频器
常见汇川变频器维修型号：
MD300A-S0.4A、MD300A-S0.7A、MD300S0.4、MD300S0.7、
MD300S1.5、MD300S2.2、MD300T0.75、MD300T1.5、
MD300T2.2、MD300T3.7B、MD300T5.5B、MD300T7.5B、
MD300T11B、MD300T15B、MD300T18.5、MD300T22、MD300T30
汇川变频器维修MD320恒转矩系列：
MD320S0.4、MD320S0.75、MD320S1.5G、MD320S2.2G、
MD320T0.75G、MD320T1.5G、MD320T2.2G、MD320T3.7GB、
MD320T5.5GB、MD320T7.5GB、MD320T11GB、MD320T15GB、
MD320T18.5G、MD320T22G、MD320T30G、MD320T37G、
MD320T45G、MD320T55G、MD320T75G、MD320T90G、
MD320T110G、MD320T132G、MD320T160G、MD320T200G、
MD320T220G
汇川变频器维修MD320平方转矩系列：
MD320T5.5PB、MD320T7.5PB、MD320T11PB、MD320T15PB、
MD320T18.5PB、MD320T22P、MD320T30P、MD320T37P、
D320T45P、MD320T55P、MD320T75P、MD320T90P、
MD320T110P、MD320T132P、MD320T160P、MD320T200P、
MD320T220P、D320T280P、MD320T315P
