蒙德变频器故障代码表,故障代码 显示码 U4-15 错误原因,蒙德变频器维修,变频器报警维修,变频器不能使用维修，蒙德变频器故障代码表,
32 OPE2 1 频率上限%(D2.02)小于频率下限%(D2.03)
2 未定义的容量代码(E1.01)
3 电机空载电流(E2.07)大于或等于电机额定电流(E2.03)
4 电机空载电流(E2.07)大于60%变频器最大输出电流
5 电机一次线电阻(E2.09)远小于合理值
6 电机一次线电阻(E2.09)设置不合理-电机额定电流(E2.03)*电机一次相电阻>电机额定电压(E2.04)
7 电机功率因数计算不合理。相关参数：电机额定功率(E2.01)，电机额定电流(E2.03)，电机一次线电阻(E2.09)，力矩补偿时的电机铁耗(E2.11)
8 空载电流过小
9 电机参数不合理,额定力矩电流指令为0
10 电阻乘空载电流大于额定电压
11 格式代码错误1(速度指令)
12 格式代码错误2(位置指令)
13 格式代码错误3(PID指令)
14 电子凸轮阶段定义不正确
15 通讯口定义错误
16 编码器线数不符合Z相校正要求//
17 脉冲输入不可作为PID偏差输入
18 扶梯模式自动润滑停止时间大于周期
19 卸压下限大于等于上限
20 非法程控模式值
21 定位模式下没有设置三线制模式
22 非法编码器类型
23 未定义的电机类型
24 CAN自动发送时间设置过短
25 非法的ENDAT编码器类型
26 正余弦编码器系数超范围
27 电机额定频率过低导致计算溢出
33 OPE3 1 组合指令1/B1不是设置在X3
2 组合指令1/B2不是设置在X4
3 组合指令1/B2没有B1
4 组合指令1/B3不是设置在X5
5 组合指令1/B3没有B1B2
6 组合指令1/B4不是设置在X6
7 组合指令1/B4没有B1B2B3
8 组合指令1/B5不是设置在X7
9 组合指令1/B5没有B1B2B3B4
10 组合指令2/B1设置在X10//
11 有组合指令2/B1没有组合指令2/B2
12 UP端子设置在X10
13 有UP端子没有DOWN端子
14 模拟口#1增益设置值小于偏置设置值
15 模拟口#2增益设置值小于偏置设置值
16 模拟口#3增益设置值小于偏置设置值
17 RP增益设置值小于偏置设置值
18 模拟口#1设置冲突
19 模拟口#2设置冲突
20 模拟口#3设置冲突
21
22 主轴定位校正开关设置与X9设置冲突
23 主轴定位没有设置Z校正
24 无PG方式使用主轴定位
25 扭矩指令AUX与起动补偿不能同时使用
26 电子齿轮比设置超范围
27 设置超过1个外部故障端子
28 双PG主轴定位方式没有设置PG2Z相校正
29 非闭环模式下设置位置跟随模式
30 位置给随模式与速度/位置切换冲突
31 双PG主轴定位方式下脉冲输入方式不是AB正交
32 电机极数和旋转变压器极对数不匹配
44 闭环控制模式没有PG卡
22 LE 1 不能达到测试电流-电机断线、电机参数设置错误
2 测试结果不合理
3 不能达到测试转速-电机轴负荷过大、电机参数设置错误、编码器线数不正确
4 编码器相位不正确
5 没有Z相信号
6 Z相电平设置不正确
7 电机没有旋转(电机或编码器断线)
8 错相
9 编码器极数或电机极数不正确
10 磁极搜索激励电流过小
11 电机极数和设置不同
12 磁极位置学习不准（学习电流过小、编码器打滑、轴负荷过大或正反不一致）
13 磁极静态自学习时编码器还没校正
14 静止磁极自学习多次结果不一致
50~59 电机参数自学习错误
60 自学习修正感生电压失败

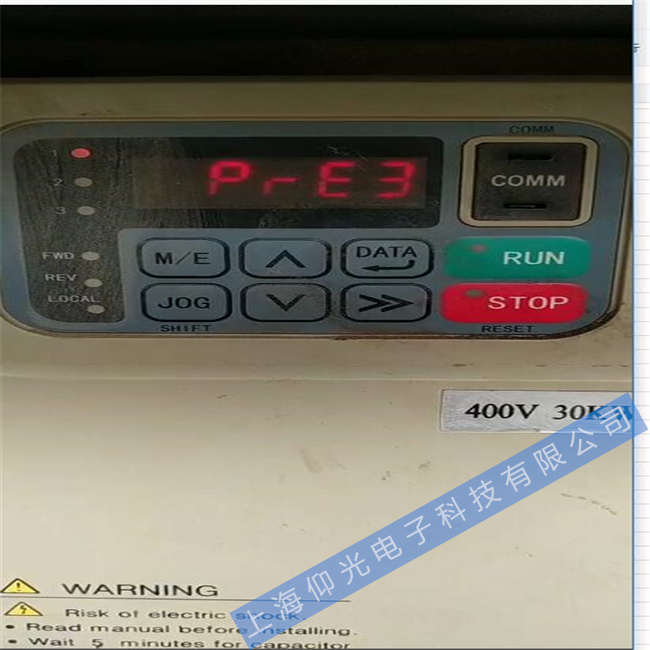

19 PRE 1 除数为零
2 溢出
3 异常的转移控制变量
4 奇偶地址错
5 SLOT错误
6 非法指令
7 DTC地址错误
8 异常的变量值
40 OPF 1 超范围的主轴分度位置
2 双PG主轴定位模式第二PG反向
3 非法自学习
16 PGF 1 UVW电平异常
2 编码器通讯错误/断线
3 编码器数据异常 N
4 PG卡通讯异常
5 RESOLVER信号不良
6
FU10 Bit0:AB相断线 Bit1:CD相断线 BIT2:A相电平异常 BIT3:B相电平异常 BIT4:C相电平异常 BIT5:D相电平异常 BIT6:R相电平异常 BIT7:运行错误
