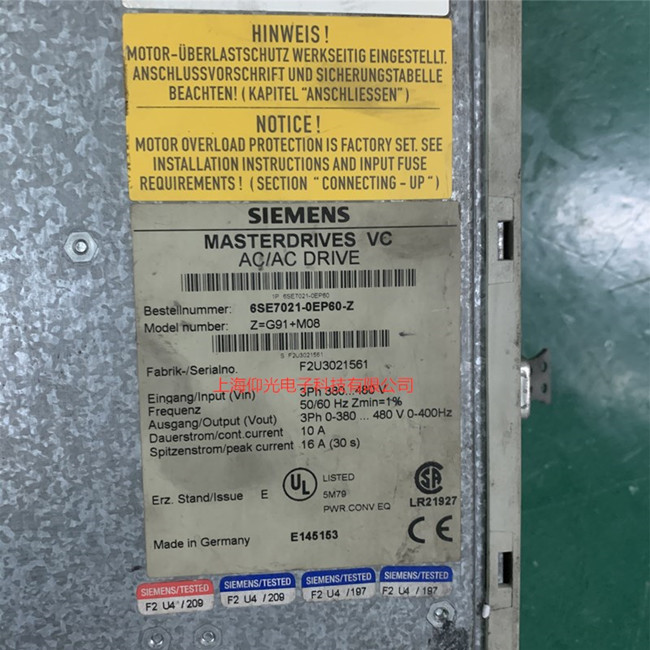

西门子6SE70系列变频器维修常见故障如下：
变频器故障实例的处理
变频器操作手册上的故障对策表中介绍的皆为较常见的故障，在出现未涉及的一些代码时应对变频器作全面检查。变频器的维修方式采用在线电压检测及直流电阻测量两种方法，测量各关键点电压并与正常值进行比较，将故障范围缩小，进行分析判断；测量元器件直流电阻，根据贴片电阻色环进行判断比较，然后将怀疑元器件拆下，再测量元器件直流电阻，采用比较法来确定元器件的好坏。 2.1 西门子6SE7016-1TA61-Z变频器的操作控制面板PMU液晶显示屏上显示字母“E”报警 变频器液晶显示屏上出现“E”报警时，变频器不能工作，按P键及重新停、送电均无效，查操作手册又无相关的介绍，在检查外接DC24V电源时，发现电压较低，解决后，变频器工作正常。但是出现“E”报警一般来讲是CUVC板损坏，更换一块新CUVC板就能正常。“E”报警有以下几种情况是由底板及CUVC通讯板故障引起的： （1）故障现象：操作控制面板PMU液晶显示屏显示“E”报警 检查处理（参见图1、图2）：更换一块新CUVC板送电开机，液晶显示屏仍显示“E”报警，说明故障原因不在CUVC板而在底板。
变频器液晶显示屏上出现“E”报警时，变频器不能工作，按P键及重新停、送电均无效，查操作手册又无相关的介绍，在检查外接DC24V电源时，发现电压较低，解决后，变频器工作正常。但是出现“E”报警一般来讲是CUVC板损坏，更换一块新CUVC板就能正常。“E”报警有以下几种情况是由底板及CUVC通讯板故障引起的：
（1）故障现象：操作控制面板PMU液晶显示屏显示“E”报警
西门子6SE70变频器的常见维修中，由于其电路板上选用的大都是贴片电阻、电容、贴片二极管、三极管、IC芯
片，因受电路板体积所限，所选用元器件体积及功率都很小，因受周围环境温度的影响导致电路板散热不太好，引起的故障所占比例较大。 再加上化纤行业粘胶短纤维生产现场含硫化氢腐蚀性气体，电气控制室为了减少腐蚀性气体的侵入采用封闭式的，因通风效果不好，导致电气控制室内温度升高，这也是6SE70变频器电路板小功率器件损坏的一个因素。 为了解决以上问题，我公司专门上了一套空调系统，用正压新鲜风来改善环境条件。为了减少硫化氢腐蚀性气体对电路板上元器件的腐蚀，我们还采用电子线路板用喷涂胶，对变频器电路板表面作防腐涂层处理，有效地降低了变频器的故障率，提高了使用效率。 在日常维护时，一方面应注意检查电网电压，改善变频器、电机及线路的周边环境，定期清除变频器内部灰尘，通过加强设备管理最大限度地降低变频器的故障率。另一方面应注意在维修过程中尽量减少静电的危害，较高的静电电压可能对电子元件造成损坏，在更换电路板及元器件时，应该佩戴防静电接地环和防静电腕带，没有条件时可以将防静电接地线缠绕于腕上。 变频器的维修工作是一项理论知识、实践经验与操作水平的结合，它的技术水平代表着变频器的维修质量。所以我们要经常阅读一些有关的书报杂志，不断了解这些电子元器件所具备的功能和特点，开拓我们的思路，给我们维修工作以启迪，并将这些学到的知识应用于实际工作中，解决一些维修过程中无法解决的问题，使我们的技术水平不断提高。
西门子6SE70工程型变频器，出现的比较多的故障有上电显示“E”的，有上电自检报F011、F029、还有启动就报F025的。
一般显示一个E的大部分都是开关电源故障，主要表现为开关电源的15V电源没有，其中开关电源部分比较容易出问题的几个点就是MT33167、4974电源脚两端的小电容，还有4974前端一个编号为Z8的小三极管（这个小三极管我自己碰到过好多回，这个管子一换立马见效）。也有时显示一个E,但是开关电源部分没什么问题（我碰到过一回），怎么检查都是好的，但是接上CUVC板就不行，我碰到的一回就是在没有备用的CUVC板的情况下自己检查，发现CUVC板上所有的5V电源短路了，断开所有的5V芯片和电容后发先还短路，最后没办法的情况下把三相检测芯片旁边的单片机吹下来才不得不承认一个事实，单片机短路了。
上电自检时报F011故障主要出在驱动和检测上面，驱动要是不好，或者不接IGBT那毫无疑问肯定会报警，70机的驱动采用的是陶瓷片封装的驱动厚膜，问题主要也就是出在上面，这个片子坏了其实也可以修的，只是在焊接时要特别小心，上面的焊盘和容易掉；再就是在厚膜片旁边有一个塑料封装的无极电容，当驱动损坏时也很容易击穿该小电容。
