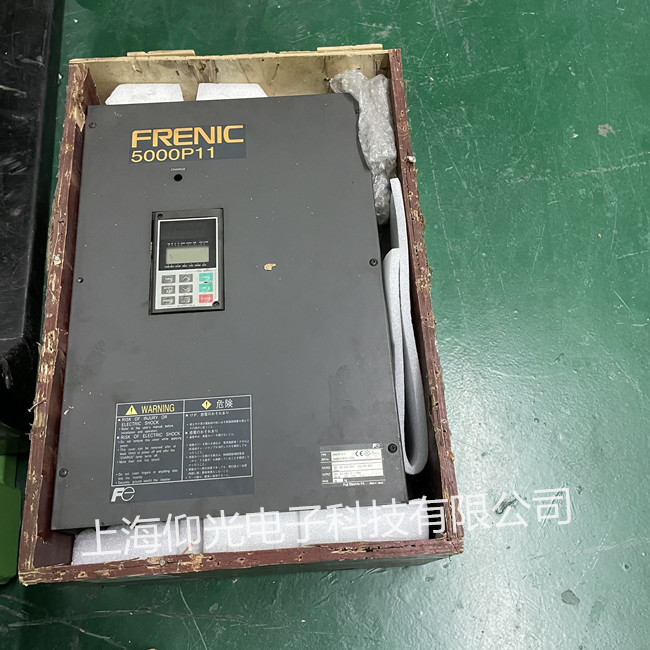

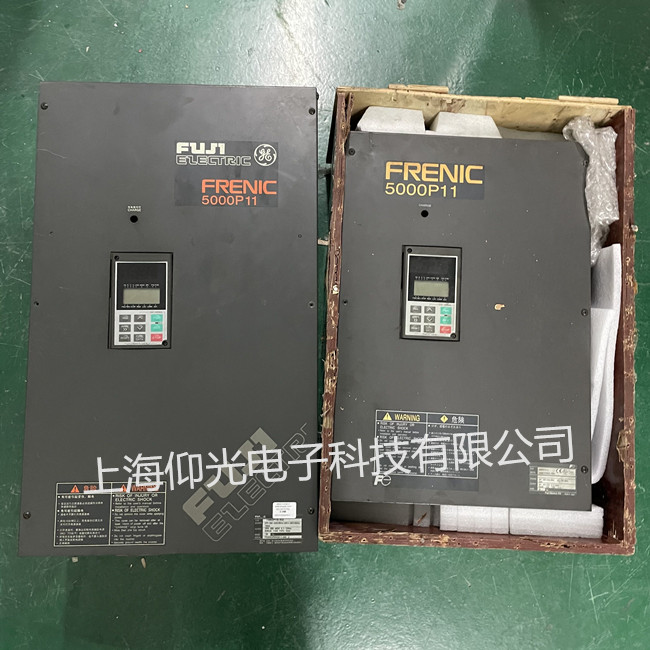

富士变频器维修报警：ER1/ER2/ER3/ER4/ER5/ER6/ER7
1：报警ER1：为CPU内存故障，如没有其他问题，把CPU换掉就可以，还有是E9S的Er1是存储器的内容丢失，跟干扰有关，大部分可恢复。但参数是保密的。
2：报警ER2：大部分是cpu板坏引起的，要更换cpu板，价格昂贵。
3:报警ER3：大部分是cpu板坏引起的，要更换cpu板，价格昂贵，有些是由于外部噪声引起的，初始化以下试验一下。
4：ER4和ER5，使变频器的外围选件出现问题。
5：ER6:是变频器的操作错误，如果排除操作问题可能就是CPU版坏了。
6：ER7：是变频器自整定不良引起的，一般是由于接触器检测辅助端子有过多的灰尘引起的接触不良引起的，如果是富士G11的变频器接触器的主触点不好也会报警ER7故障
如果你启动变频器的自整定的命令是报警ER7现象一般是电源板的检测电路部分特别是 光藕A7800和周围的比较器出现问题。
如果不行只能更换电源板，
富士G9系列报ER7有些是CPU板的故障，故障率还比较高。
富士变频器维修显示 E.THM 名称：电机过负荷断路(电子过流保护)(注1) 内容：当变频器的内置电子过流保护，检测到由于过负荷或定速运行时，冷却能力降低，引起电机过热时，停止变频器输出。多极电机或两台以上电机运行时，请在变频器输出侧安装热继电器。 检查：电机是否处于过负荷。 处理：减轻负荷。定转矩电机时，将Pr.71设定为定转矩电机。
显示 E.THT 名称：变频器过负荷断路(电子过流保护) (注1) 内容：如果电流超过额定电流的150%，而未发生电流断路(200%以下)时，为保护输出晶体管，用反时限特性，使电子过流保护动作，停止变频器输出。 检查：电机是否处于过负荷。 处理：减轻负荷。 (注1)如果变频器复位，电子过流保护的内部热积算数据将被初始化。 显示 E.FIN 名称：散热片过热 内容：如果散热片过热，温度传感器动作，使变频器停止输出。 检查：周围温度是否过高。冷却散热片是否堵塞。
数据恢复： 任何报警信息,检查诊断画面,并未发现常,按nc启动便可继续加工，经观察,cnc都是在执行m06(换刀)时停止,主要动作是atc手臂旋转和主轴(液压)松开/拉紧刀具。 换一个相应的整流二极管问题就解决了,这种问题一般是二极管的耐压偏低,电源脉动冲击造成的, (3) 有时显示[f0022,f0001,a0501]不定(mm4),敲击机壳或动一动面板和主板时而能正常,一般属于接插件的问题,检查一下各部位接插件,也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。 上电后显示[-----](mm4),一般是主控板问题,多数情况下换一块主控板问题就解决了,一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所,我分析与主控板散热不好也有一定的关系,但也有个别问题出在电源板上。 ac伺服电机、s系列、s系列、s系列、s系列、e系列、s系列、电机、编码器、ab相、串行 检查底板开关电源，脉宽调制集成块n4,测量第4脚与第8脚振荡电阻由正常时的75kω变为420kω，第6脚输出电阻r133由正常时的100ω变为300ω，电压检测部分n1(tl084)第14脚输出外接电阻r203由正常时的47ω变为544kω，触发板输出电阻igbt第11脚接电阻r226由正常时的9ω(两支18ω电阻并联)变为144ω，第4脚r214由正常时的185ω变为21ω，第3脚接电阻r126由正常时的9ω变为183ω，第1脚接电阻r116由正常时的9ω变为126ω，将上面的电阻重新更换后，运行正常。 在实际工作中,了解和熟悉fanuc系统丰富的操作功能,对外围故障的判断和排除有着事半功倍的作用，举例谈一下使用fanuc系统内嵌的强大、易用的pmc功能对外围故障的快速判断和排除。 fanuc 0mc系统，型号为xh754的数控机床换刀不能拔刀的故障维修，故障现象：一台配套fanuc 0mc系统，型号为xh754的数控机床，换刀时，手爪未将主轴中刀具拔出，报警，分析及处理过程：手爪不能将主轴中刀具拔出的可能原因有：①刀库不能伸出；②主轴松刀液压缸未动作；③松刀机构卡死，复位，消除报警：如不能消除，则停电、再送电开机。用手摇脉冲发生器将主轴摇下，用手动换刀换主轴刀具，不能拔刀，故怀疑松刀液压缸有问题。在主轴后部观察，发现松刀时，松刀缸未动作，而气液转换缸油位指示无油，检查发现其供油管脱落，重新安装好供油管，加油后，打开液压缸放气塞放气两次，松刀恢复正常。
