施耐德型号为Altivar 61变频器内冒烟维修

施耐德变频器维修范围包括:上电无显示、缺相OPF、过流OCF、过压OUF、欠压USF、过热OHF、过载OLF、接地EF、参数错误、有显示无输出、模块损坏等故障

客户送修的施耐德变频器一台，型号为Altivar 61，功率30KW，客户反映变频器内冒烟，具体故障不详。
1、既然冒烟，想必是有比较严重的短路，且短路点应该烧焦痕迹明显，先大致检测一下IGBT模块，没有明显短路情况；

2、整流模块也没有明显短路，于是开始拆机，寻找烧焦点；

3、拆完机并没有发现明显的短路点，对驱动电路做检测也没有发现明显问题；

4、于是上电试机，发现报缺相故障，因维修电源为220伏变压到380伏，只有两相，而大部分变频器采用三相供电，且有缺相保护电路，首先要对缺相保护进行处理；

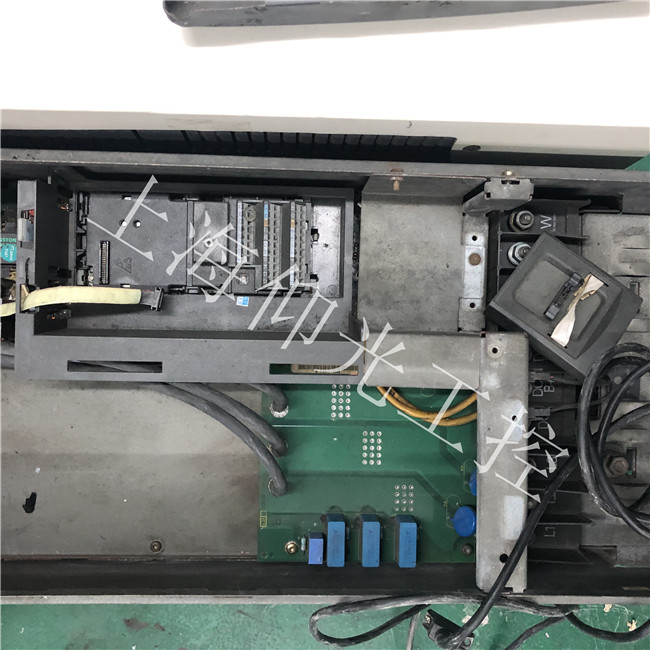

5、缺相屏蔽一般有两种方法：一种是采用软件屏蔽，就是通过对机器本身的参数进行调整设置，另一种是根据缺相报警的检测电路，短接报警光耦的输出端，让机器认为没有缺相，才能上机测试；施耐德拆机图

6、查资料该机型可以进行软件设置，设置过后出现新的报警，查故障代码是一个24伏没有接地，查看机器也有短接线短接，蜂鸣档测量不通，原来看着短接了，其实没有接好，接好后发现变频器显示rdy，应该是已经排除故障了；

7、再次询问客户故障发生时的情况，客户也说不清楚，也就不了了之了，交客户试机OK。
施耐德变频器维修的型号有：
ALTIVAR 11系列:
ATV11HU05M2E,ATV11HU09M2E,ATV11HU12M2E,ATV11HU18M2E,ATV11HU29M2E,ATV11HU41M2E,ATV11HU05F1U,ATV11HU09F1U,
ATV11HU18F1U,ATV11HU05M2U,ATV11HU09M2U,ATV11HU18M2U,ATV11HU29M2U,ATV11HU41M2U,ATV11HU05M3U,ATV11HU09M3U,
ATV11HU18M3U,ATV11HU29M3U,ATV11HU41M3U,ATV11HU05F1A,ATV11HU09F1A,ATV11HU18F1A,ATV11HU05M2A,ATV11HU09M2A,
ATV11HU18M2A,ATV11HU29M2A,ATV11HU41M2A,ATV11HU05M3A,ATV11HU09M3A,ATV11HU18M3A,ATV11HU29M3A,ATV11HU41M3A,
ATV11PU09M2E,ATV11PU12M2E,ATV11PU18M2E,ATV11PU09F1U,ATV11PU09M2U,ATV11PU18M2U,ATV11PU09M3U,ATV11PU18M3U,
ATV11PU09F1A,ATV11PU09M2A,ATV11PU18M2A,ATV11PU09M3A,ATV11PU18M3A
ATV16变频器
ATV16U09M2,ATV16U18M2,ATV16U29M2,ATV16U18N4,ATV16U29N4,ATV16U41M2,ATV16U41N4,ATV16U54N4,ATV16U72N4;
ATV18变频器
ATV18U09M2,ATV18U18M2,ATV18U29M2,ATV18U18N4,ATV18U29N4,ATV18U41M2,ATV18U54M2,ATV18U72M2,ATV18U41N4,
ATV18U54N4,ATV18U72N4, ATV18U90M2,ATV18D12M2,,ATV18U90N4,ATV18D12N4,ATV18D16N4,ATV18D23N4;?
ATV21变频器
ATV21H075M3X,ATV21HU15M3X,ATV21HU22M3X,ATV21HU30M3X,ATV21HU40M3X,ATV21HU55M3X,ATV21HU75M3X,ATV21HD11M3X,
ATV21HD15M3X,ATV21HD18M3X,ATV21HD22M3X,ATV21HD30M3X,ATV21H075N4,ATV21HU15N4,ATV21HU22N4,ATV21HU30N4,
ATV21HU40N4,ATV21HU55N4,ATV21HU75N4,ATV21HD11N4,ATV21HD15N4,ATV21HD18N4,ATV21HD22N4,ATV21HD30N4,
ATV21HD37N4,ATV21HD45N4,ATV21HD55N4,ATV21HD75N4,ATV21W075N4,ATV21WU15N4,ATV21WU22N4,ATV21WU30N4,
ATV21WU40N4,ATV21WU55N4,ATV21WU75N4,ATV21WD11N4,ATV21WD15N4,ATV21WD18N4,ATV21WD22N4,ATV21WD30N4,
ATV21WD37N4,ATV21WD45N4,ATV21WD55N4,ATV21WD75N4,ATV21W075N4C,ATV21WU15N4C,ATV21WU22N4C,ATV21WU30N4C,
ATV21WU40N4C,ATV21WU55N4C,ATV21WU75N4C,ATV21WD11N4C,ATV21WD15N4C,ATV21WD18N4C,ATV21WD22N4C,
ATV21WD30N4C,ATV21WD37N4,ATV21WD45N4, ATV21WD55N4,ATV21WD75N4
ATV28变频器
ATV28HU09M2U,ATV28HU18M2U,ATV28HU29M2U,ATV28HU41M2U,ATV28HU54M2U,ATV28HU72M2U,ATV28HU90M2U,ATV28HD12M2U,
ATV28HU18N4U,ATV28HU29N4U,ATV28HU41N4U,ATV28HU54N4U,ATV28HU72N4U,ATV28HU90N4U,ATV28HD12N4U,ATV28HD16N4U,
ATV28HD23N4U
