一、安川驱动器维修故障点定位

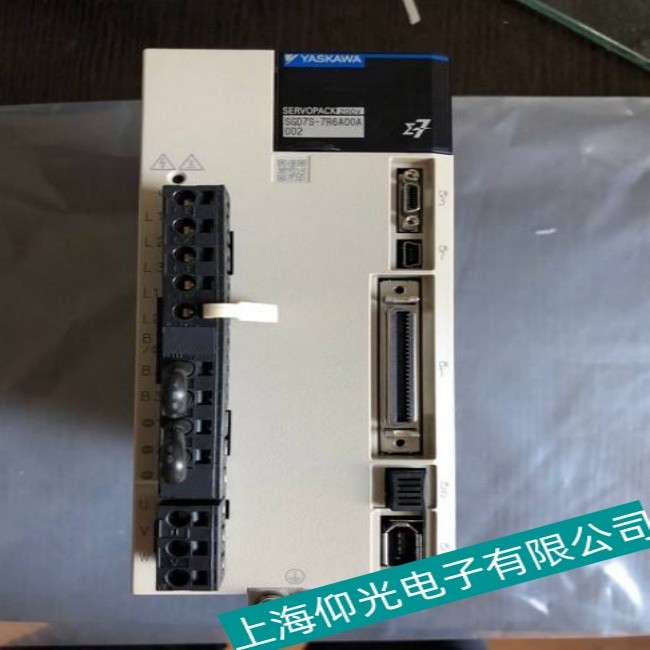

安川 Σ‑V/Σ‑7 系列伺服驱动器A.30 报警，官方定义为回生异常（再生故障）。驱动器检测到再生制动回路失效、能量泄放异常或主回路电压失控，触发保护停机。故障锁定再生电阻、制动晶体管、主回路电容、电源电压、减速参数、负载惯量六大核心区域。典型表现：减速时报警，多为电阻断线或阻值漂移；启停频繁时报警，多为电阻功率不足；上电即报，多为制动管击穿或电容老化；重载时报警，多为电压过高或减速过急。
二、故障原因分析
再生电阻回路故障（最常见）。外置再生电阻断线、接线端子松动或氧化；电阻阻值漂移、老化，与驱动器不匹配；内置电阻跳线（B2‑B3）脱落或接触不良；电阻功率不足，频繁制动时过热烧断。
制动晶体管与驱动电路损坏（高频诱因）。制动 IGBT 击穿、开路或驱动信号异常；制动控制板虚焊、光耦损坏或门极电阻异常；主回路检测电路误报，电压采样漂移。
主回路电源与电容老化（易忽视）。输入三相电压不平衡、过高（超 420V）或波动大；直流母线电容鼓包、漏液、容量衰减，储能不足；整流桥二极管击穿，导致电压异常。
参数设置与负载匹配错误（易误判）。减速时间（Pn203）过短，再生能量瞬间激增；制动动作电压（Pn404）设置不合理，泄放阈值偏高；负载惯量过大，未启用惯量自适应；再生功能参数（Pn403）误关闭。
工况与环境干扰（次要因素）。频繁启停、正反转，再生能量累积；电柜高温、散热不良，元件加速老化；接地不良、电磁干扰，导致检测信号紊乱。
三、安川驱动器维修处理角度
检修遵循先外后内、先电阻后硬件、先参数后负载、断电验电原则，快速恢复制动功能。
第一步断电查电阻，修复接线隐患。断电放电后，检查外置再生电阻接线牢固，端子无氧化；测量电阻阻值，与手册标准值（如 30Ω、50Ω）对比，异常则更换同规格电阻；检查内置电阻跳线（B2‑B3）可靠连接；清理端子氧化层，涂抹导电膏。
第二步测电源与电容，稳定母线电压。测量三相输入电压，平衡稳定在 380V±10%；检查直流母线电容，无鼓包、漏液，容量正常；测量整流桥二极管，无击穿；电压异常时，加装电抗器或滤波器。
第三步核对制动参数，匹配负载工况。进入参数界面，确认 Pn403 设为 “允许制动”；检查 Pn404 制动电压阈值（默认约 620V）合理；延长减速时间（Pn203）至原 1.5–2 倍；启用惯量自动调整（Pn104=0）；参数修改后断电重启。
第四步检测制动硬件，判断电路好坏。测量制动 IGBT 阴阳极、门极电阻，无击穿、开路；检查制动控制板无虚焊、烧蚀；替换同型号正常驱动板，验证故障是否转移；主回路检测异常时，检修或更换电压采样板。
第五步优化运行工况，减少再生压力。避免频繁急停、正反转；降低启停频率，延长制动间隔；重载时启用外部再生单元，分担泄放压力；改善电柜散热，降低环境温度。
第六步日常维护预防，长效稳定运行。定期检查再生电阻、接线端子；每季度测量电容容量、电源电压；备份参数，便于快速恢复；避免超负载、超频次运行。
维修完成后，空载运行 30 分钟，再带载启停、正反转运行 1 小时，无 A.30 报警、减速平稳、母线电压稳定，即可投入生产。
结语
安川驱动器维修A.30 报警本质是再生制动回路失效、能量无法正常泄放，核心诱因集中在再生电阻故障、制动管损坏、电容老化、参数过急、负载惯量不匹配。处理关键在于排查电阻接线、稳定电源电容、优化减速参数、检修制动硬件、改善工况散热，并落实定期维护，可彻底解决故障，保障伺服系统制动安全与运行稳定。
