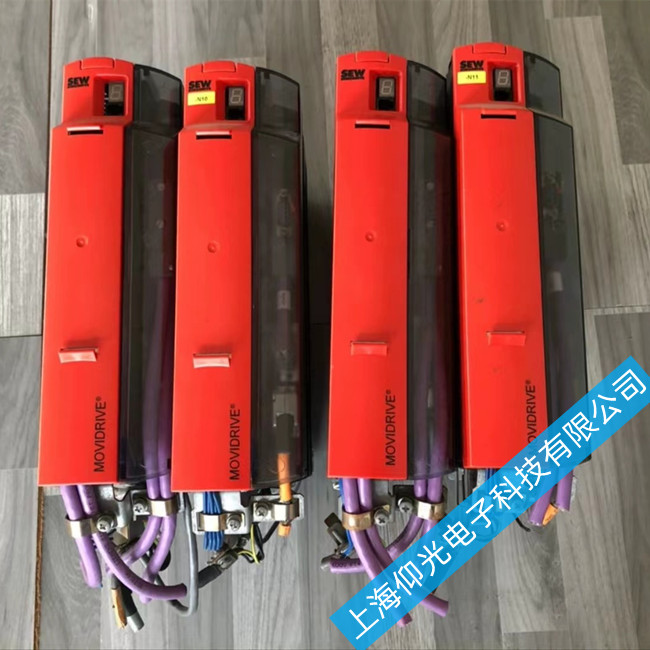

SEW变频器常见电源与供电故障处理方法
电源与供电类故障
电源类故障通常表现为变频器无法上电、上电后无显示或运行中突然停机，排查时需优先确认供电系统的完整性。
驱动器无法上电或无显示。 这是变频器启动阶段最常见的故障现象。开关电源模块损坏是此类故障的核心诱因之一。当电源卡出现油污污染时，会导致电气接触不良或短路，进而造成整流二极管烧毁、滤波电容漏液。控制板供电异常也会直接导致显示缺失。排查时首先使用数字万用表测量直流母线电压，正常值应为510-540VDC。如果电压异常，需检查整流模块及预充电回路。同时用放大镜观察电源卡和控制板是否有烧灼痕迹、电解液渗漏或元件鼓包。此外，也需检查输入电源是否稳定，确保电源电压和频率符合设备要求，并排查线路是否存在松动或破损。
故障代码07：制动斩波器故障。 当减速时间过短导致再生能量过大，或制动电阻电路出现中断、短路以及选型不当时，变频器会立即触发制动斩波器故障并关断输出。排查时需延长减速斜坡时间，检查制动电阻的接线是否完好、阻值是否在技术规范范围内，必要时更换制动电阻或整台变频器。
故障代码20：设备监控——供电电压故障。 该故障表示内部电子器件供电电压或外部连接的DC 24V电源超出了允许范围。排查时需检查外部DC 24V电源电压等级和连接是否正确，确认24V电源单元是否过载。如果故障重复出现，需联系SEW技术支持处理。
编码器与反馈类故障
编码器是伺服系统中对精度影响最大的部件，编码器信号异常是导致电机定位不准、抖动或速度反馈失灵的常见原因。
故障代码14：编码器故障。 编码器接线错误、屏蔽连接不良或编码器本身损坏时，变频器会立即触发该故障并关断输出。排查时需检测编码器电缆及屏蔽连接是否正确可靠。使用示波器观察编码器A/B/Z相信号波形，确认波形稳定无畸变。如果接线和屏蔽都无问题，则需更换编码器。
故障代码08/ERR08中的编码器相关原因。 编码器信号异常也会导致速度监控故障。当编码器信号丢失、A/B相序设置错误或屏蔽层未有效接地时，速度反馈信号与设定值偏差过大，触发保护。排查时需重新插拔编码器插头，确保接线端子牢固，检查屏蔽线是否单端接地，并通过变频器参数界面观察编码器反馈信号，或调整A/B相信号相序。
编码器不运行或不就绪。 在MOVIAXIS多轴伺服系统中，编码器未就绪意味着编码器与驱动器之间无法通信，原因可能是编码器损坏、接线不正确或电机未经正确调试。排查时需确认编码器与驱动器之间的连接是否完好，必要时重新启动电机并执行调试。
