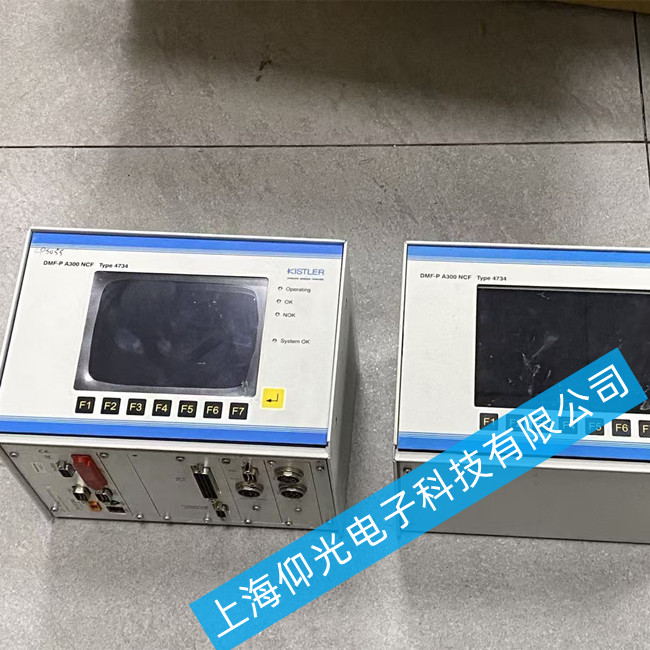

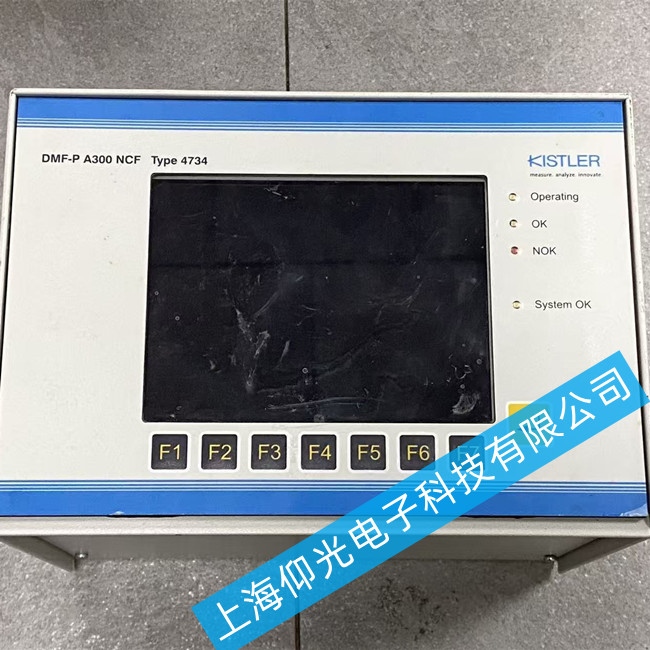

奇石乐控制器维修DMF-P A300 NCF Type 4734无显示维修
奇石乐控制器DMF-P A300 NCF Type 4734无显示故障可通过电源、背光与主板分层排查解决。该问题常见于供电异常、逆变器损坏或LCD组件故障，需结合电气检测与模块替换进行定位。
一、故障现象与核心判断
典型表现：上电后屏幕完全无显示（黑屏），无背光、无开机画面，但设备电源指示灯可能正常点亮。
关键区分点：
若强光照射下可见微弱图像 → 液晶驱动正常，问题出在背光系统或逆变器。
若完全无内容且无反应 → 重点排查电源输入、主板供电或LCD面板本身。
二、系统性维修步骤
1. 检查供电接口与电源状态
确认控制器的供电接口是否松动或脱落，重新插拔确保连接可靠。
观察设备内部电源指示灯是否点亮：
若不亮（内部漆黑）→ 检查外部电源输出及供电线路是否中断。
若点亮 → 进一步检查显示排线是否接触不良或断裂。
2. 检测开关电源输出电压
断开控制器后侧串口连接线，防止短路干扰。
使用万用表测量开关电源是否有直流5V输出：
无输出 → 更换开关电源模块。
有输出 → 继续排查下一级电路。
3. 排查短路与线路故障
测试控制器后侧串口的6脚与9脚之间是否短路，确保内部无短路现象。
检查供电线路是否存在折断、虚焊或氧化，使用仪表进行通断测试。
4. 检查内部接插件与连接排线
拆机后检查控制器内部接插件是否脱落或松动，特别是LCD屏线与主板连接处。
重新插拔并清洁金手指，排除因接触不良导致的无显示问题。
5. 聚焦背光与逆变器故障
若强光下可见画面，说明主控信号正常，问题在背光电路。
检查主板逆变器部分是否损坏，常见表现为：
逆变器烧坏、三极管击穿（如D667）。
背光灯不亮导致主板受保护而上电黑屏。
可尝试更换同型号逆变板或通用高压条进行替换测试。
6. 判断主板或LCD面板故障
若电源、线路、背光均正常仍无显示，可能是：
主板CPU损坏 → 导致LCD负压为0或太低，无法驱动屏幕。
触摸屏面板物理损坏 → 出现白屏、失灵或完全无响应。
此类故障需更换主板或整块显示屏组件。
